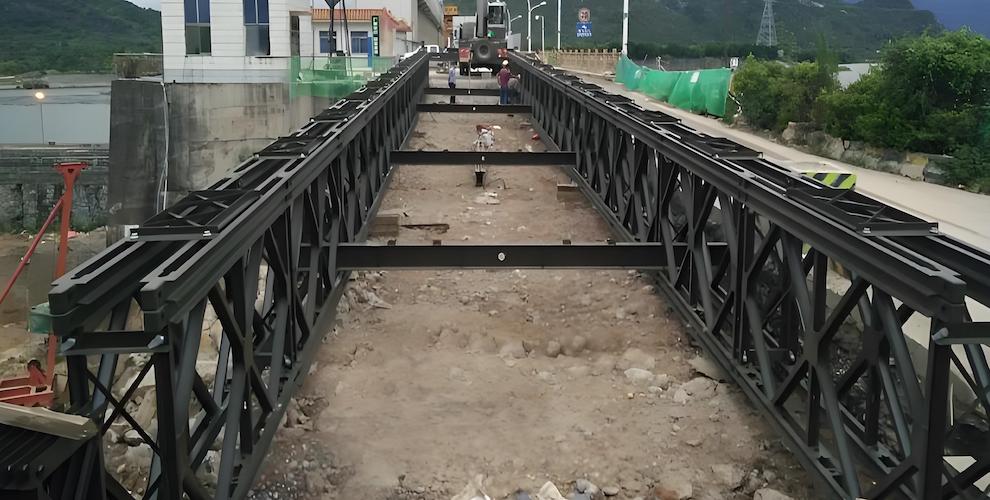

글로벌 인프라 개발의 현대 환경에서 강철 임시 교량은 2차 지지 구조에서 대규모 프로젝트의 중요한 생명선으로 발전했습니다. 업계에서 베일리 교량 또는 모듈식 가대라고 자주 불리는 CCCC(China Communications Construction Company)의 중장비 운송을 용이하게 하거나 CREC(China Railway Group)의 고속철도 프로젝트에 필수적인 접근을 제공하는 이러한 구조물은 건설계의 숨은 영웅입니다.

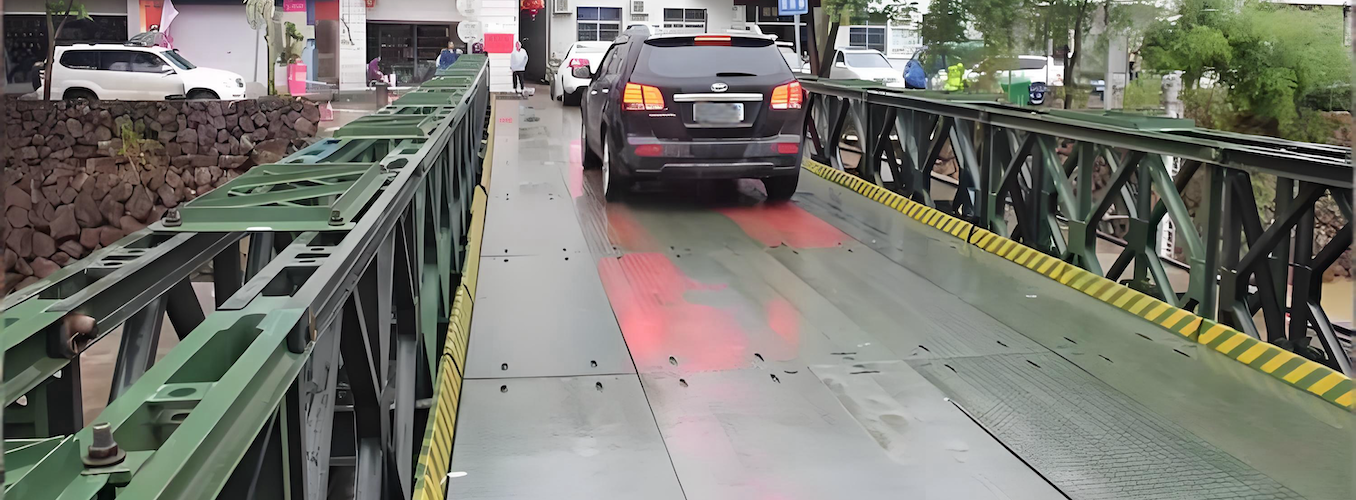

최고의 글로벌 제조업체인 EVERCROSS BRIDGE는 이 산업의 정점에 서 있습니다. 연간 생산 능력이 10,000톤을 초과하고 PowerChina, Gezhouba Group 및 CNOOC와 같은 중앙 국영 기업과의 권위 있는 협력 기록을 통해 우리는 구조 엔지니어링에 독특한 관점을 제공합니다. 우리는 교량이 수명 동안 '일시적'일 수 있지만 설계는 '영구적인' 안전 표준을 준수해야 한다는 점을 이해합니다.
토목공학에서 가장 위험한 오해 중 하나는 '임시' 구조가 내구성 기준을 완화할 수 있다는 생각입니다. 실제로 임시 교량은 여러 조립/해체 주기, 운송 스트레스, 예측할 수 없는 현장 환경 등 영구 교량보다 더 가혹한 조건에 직면하는 경우가 많습니다.
EVERCROSS BRIDGE에서는 일반적으로 Q355B 또는 Q355D와 같은 고강도 구조용 강철의 사용을 강조합니다. 등급 선택은 임의적이지 않습니다. 이는 재료의 항복 강도와 저온에서의 충격 인성을 기반으로 합니다. 추운 기후 또는 고고도 철도 분야의 프로젝트에서는 취성 파괴를 방지하기 위해 샤르피 V 노치 충격 값이 보장된 강철을 사용하는 것이 필수적입니다.
정량적 분석은 '숫자'(하중 용량, 처짐 한계)에 초점을 맞추는 반면, 정성적 평가는 '세부 사항'에 중점을 둡니다. 여기에는 다음이 포함됩니다.
●연결 무결성: 패널 핀 및 코드 볼트의 마모 및 손상을 분석합니다.
●부식 완화: 해안 석유 및 가스 프로젝트(예: CNOOC)에 사용되는 교량의 경우 ISO 1461에 따라 용융 아연 도금을 권장합니다. 이는 강철을 희생적으로 보호하는 아연 코팅을 제공하여 여러 프로젝트 배포에 걸쳐 서비스 수명을 5년에서 20년 이상으로 연장합니다.
강철 임시 교량은 건설 현장의 일꾼입니다. 콘크리트 믹서, 덤프 트럭, 이동식 크레인의 고주파, 무거운 차축 하중을 받습니다. 이로 인해 금속 피로에 대한 위험이 높은 환경이 조성됩니다.
차량이 교량을 건널 때마다 강철 부품은 응력 주기를 겪습니다. 시간이 지남에 따라 이러한 주기는 특히 용접 영역 근처에서 미세한 균열을 발생시킵니다. 우리의 설계 철학에는 엄격한 FLS(피로 한계 상태) 검사가 포함되어 있습니다. 모듈형 패널의 남은 수명을 예측하기 위해 SN 곡선(Stress vs. Cycle Number)을 활용합니다.
대규모 국제 조달 프로젝트에서 교량은 다양한 장비를 처리할 수 있을 만큼 다목적이어야 합니다. 내하력을 잘못 계산하는 것은 건설 산업의 구조적 붕괴의 주요 원인입니다.
우리는 다양한 글로벌 부하 모델을 충족하도록 시스템을 설계합니다.
●HL-93(AASHTO): 미국 표준을 따르는 미국 기반 또는 국제 프로젝트의 표준입니다.
●LM1(유로코드): 대부분의 유럽 및 아프리카 인프라 프로젝트에 사용되는 '로드 모델 1'입니다.
●특화된 중하중: 광산 또는 수력 발전 프로젝트(Gezhouba Group)의 경우 120톤을 초과하는 하중을 지지할 수 있도록 트러스 구성을 맞춤화합니다.
특징 |
321형(표준) |
200형(대형) |
EVERCROSS D형(레일) |
최대 단일 스팬 |
30미터 |
60미터 |
90미터 이상 |
패널 높이 |
1.5미터 |
2.134미터 |
맞춤형 하이트러스 |
주요 용도 |
경량 건설 / 농촌 |
고속도로/물류 |
철도 / 초장대 경간 |
강철 등급 |
Q345B |
Q355B/C |
Q355D / Q420 |
브릿지는 단순한 제품이 아닌 시스템입니다. 가장 정교한 강철 트러스도 기초가 제대로 설계되지 않으면 실패합니다.
중국 철도 프로젝트를 위한 교량을 설계할 때 우리는 종종 복잡한 토양 단면을 접하게 됩니다. 설계에서는 다음 사항을 고려해야 합니다.
●차등 침하: 임시 교량은 영구 교량에 비해 교각의 고르지 못한 침하에 대한 내성이 낮습니다. 우리는 하중을 보다 균등하게 분산시키기 위해 강화된 빔 시트를 사용합니다.
●강 교차로의 세굴 방지: 활동적인 수로 위에 건설된 가대 교량에 대해 수력학적 모델링을 수행합니다. 우리는 강관 말뚝이 안정적으로 유지될 수 있을 만큼 깊게 박혀 있는지 확인하기 위해 '세굴 깊이'(홍수 중에 강바닥이 침식되는 깊이)를 계산합니다.
풍하중과 차량 제동력은 측면(측면) 응력을 생성합니다. 우리는 50톤 트럭의 갑작스러운 제동으로 인해 브리지가 '흔들리거나' 휘어지지 않도록 하단 현 사이에 'K-브레이싱' 또는 'X-브레이싱' 시스템을 사용합니다.
국제 조달의 경우 '품질'은 '규정 준수'로 정의됩니다. 세계 은행 또는 정부 지원 프로젝트에 입찰하는 경우 강철 교량에는 올바른 'ID 카드'가 있어야 합니다.
●CE 마크(EN 1090-2): 유럽 시장에서는 필수입니다. 이는 공장의 생산 관리 시스템이 모든 용접과 모든 볼트가 엄격한 안전 요구 사항을 충족함을 보장한다는 것을 인증합니다.
●AASHTO LRFD 교량 설계 사양: 이는 북미 및 남미 지역의 '골드 스탠다드'입니다. 이는 이전의 '허용 응력' 방법보다 과학적으로 더 엄격한 '부하 및 저항 계수' 접근 방식을 사용합니다.
●AWS D1.1/D1.5: 구조 및 교량 용접에 대한 미국 용접 협회 표준입니다. EVERCROSS BRIDGE 용접기는 당사 제품의 전 세계적 수용을 보장하기 위해 이러한 표준에 대한 인증을 받았습니다.
설계는 방법을 설명해야 합니다. 교량 건설 안전하게 설치가 불가능한 교량은 설계실패이다.
이는 임시 교량의 가장 일반적인 방법입니다. 다리는 강 한쪽에 조립되어 '발사 노즈'를 사용하여 건너편으로 '밀어집니다'.
●디자인 고려 사항: 발사 중에 다리는 거대한 캔틸레버 역할을 합니다. 설계자는 브리지가 론치 롤러 위로 굴러갈 때 바닥 코드가 국부적인 '압쇄' 힘을 처리할 수 있는지 확인해야 합니다.
●안전 점검: 미는 동안 다리가 물 속으로 기울어지지 않도록 '전복 순간'을 계산합니다.
더 짧은 경간에는 크레인이 사용됩니다. 설계에는 완전히 조립된 3미터 패널 섹션의 무게를 견딜 수 있도록 강화된 특정 '리프팅 포인트'(러그)가 포함되어야 합니다.
●100% 재활용성: 강철은 지구상에서 가장 많이 재활용되는 소재입니다. 우리의 교량은 '순환 경제'를 위해 설계되었습니다. 즉, 해체, 이동 및 재료 낭비가 0%인 새 현장에 다시 세워질 수 있습니다.
●최소 설치 공간: 강바닥을 교란시키는 대규모 거푸집 공사와 임시 말뚝이 필요한 콘크리트 교량과 달리 강철 모듈식 교량은 강둑에서 진수할 수 있어 지역 수생 생태계에 미치는 영향을 최소화합니다.
임시 강철 교량을 설계하는 것은 신속한 배치와 구조적 성능 사이의 절충이 필요한 고위험 균형 작업입니다. 30년 이상의 프로젝트 경험을 바탕으로 EVERCROSS BRIDGE는 강철 교량 품질에 대한 확고한 약속을 통해 China Communications Construction Company에서 China State Construction Engineering Corporation에 이르는 파트너가 자신있게 건설을 수행할 수 있도록 보장합니다.
우리의 연간 생산량 10,000톤은 단순한 양의 척도가 아닙니다. 이는 세계 최대 건설 회사가 우리에게 부여한 신뢰의 척도입니다. EVERCROSS 솔루션을 선택하면 강철만 구입하는 것이 아닙니다. 귀하는 대륙을 포괄하고 글로벌 인프라의 미래를 지원하는 우수한 엔지니어링 유산에 투자하고 있습니다.
가장 널리 인정되는 표준은 미국 프로토콜을 따르는 미국 및 국제 프로젝트에서 주로 사용되는 AASHTO LRFD(부하 및 저항 계수 설계)와 유럽의 강철 구조물에 대한 Eurocode 3(EN 1993)입니다. 제조 품질을 위해 EN 1090은 CE 마킹에 필수적이며 EVERCROSS BRIDGE와 같은 모듈식 구성 요소의 생산이 엄격한 안전 벤치마크를 충족하도록 보장합니다.
하중 등급은 일반적으로 차량 중량과 차축 구성에 따라 분류됩니다. HS-20 등급(AASHTO)은 표준 상업용 트럭에 충분한 반면, HL-93 디자인 트럭은 대형 인프라 프로젝트에 대한 현대적인 벤치마크입니다. CREC 또는 PowerChina와 관련된 전문 건설 프로젝트의 경우 교량에는 100톤 크레인이나 콘크리트 펌프 트럭과 같은 과중량 기계를 지원하기 위해 맞춤형 하중 등급 계산이 필요한 경우가 많습니다.
건설 구역의 임시 교량(트레슬 교량)은 짧은 기간에 훨씬 더 높은 빈도의 무거운 순환 하중을 경험합니다. 교통량이 적은 시골 교량과 달리 건설 교량은 매일 수백 개의 완전 부하 콘크리트 믹서를 운반할 수 있습니다. 이러한 지속적인 응력은 용접 피로와 금속 균열로 이어질 수 있습니다. 전문 설계자는 유한 요소 분석(FEA)을 사용하여 교량의 피로 수명이 프로젝트 기간을 초과하는지 확인해야 합니다.
여러 프로젝트에 걸쳐 수명을 보장하려면 강철 부품을 ISO 1461 표준에 따라 용융 아연 도금으로 처리해야 합니다. 이는 염수 또는 습도가 높은 환경에서도 녹을 방지하는 두껍고 내구성 있는 아연 코팅을 제공합니다. 구조적 무결성을 확인하기 위해 재배치할 때마다 연결 핀과 코드 부재에 대한 정기적인 비파괴 테스트(NDT)도 필요합니다.
다리는 기초만큼만 안전합니다. 토양 지지력을 결정하려면 지반 공학 분석을 수행해야 합니다. 강 환경에서 설계자는 물이 많은 상황에서 교각 주변 토양의 침식인 세굴 깊이를 고려해야 합니다. 토양이 부드러운 경우 강관 말뚝은 일반적으로 마찰 기반 또는 끝 지지 지지를 제공하기 위해 바닥 깊숙이 박혀 교량이 하중을 받거나 기울어지지 않도록 합니다.
