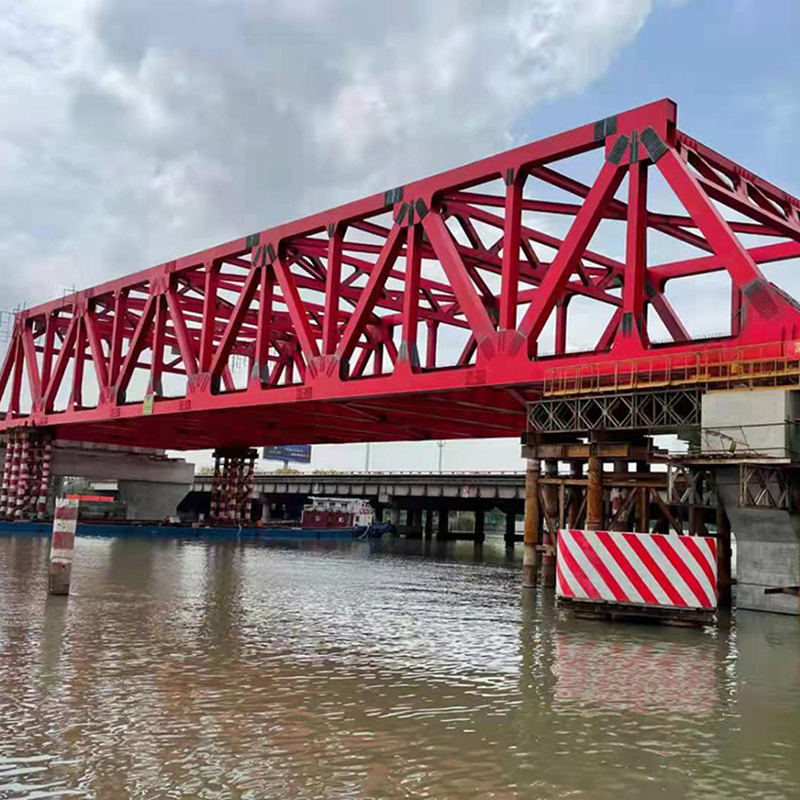

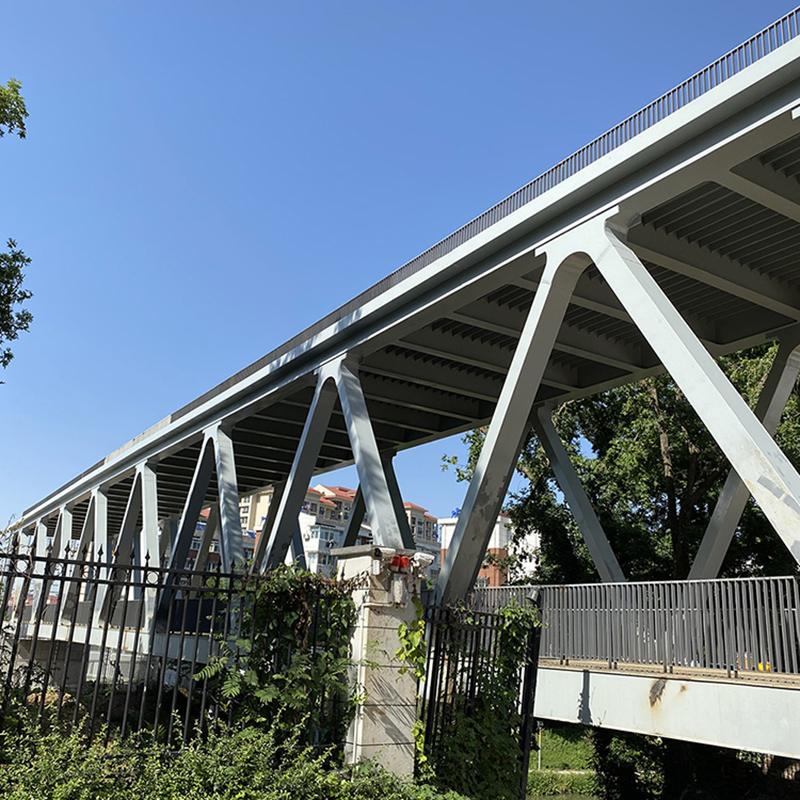

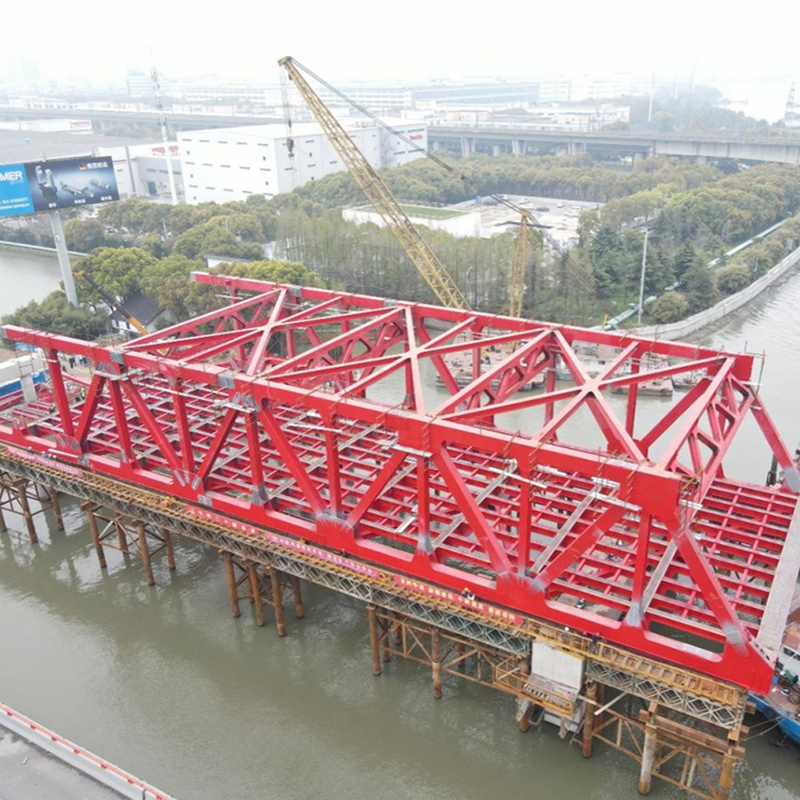

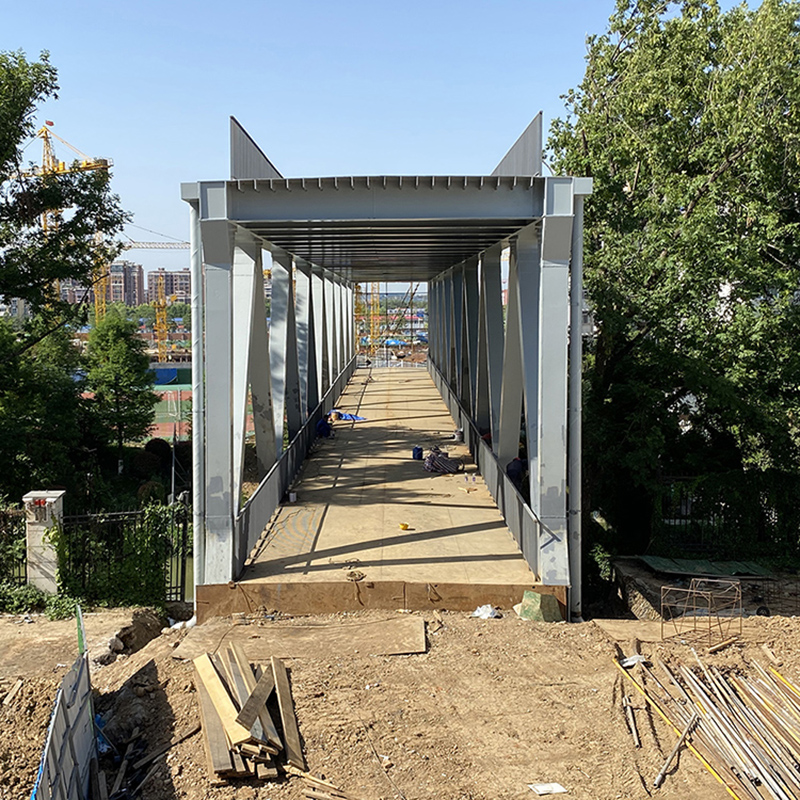

Η χαλύβδινη γέφυρα ζευκτών είναι ένα δομικό σύστημα μεταξύ δοκών και τόξων. Είναι μια κατασκευή στην οποία μια λυγισμένη κατασκευή άνω δοκού και μια κάτω στήλη που φέρει πίεση είναι ενσωματωμένα μεταξύ τους. Λόγω της άκαμπτης σύνδεσης μεταξύ της δοκού και του υποστυλώματος, η δοκός εκφορτώνεται λόγω της καμπτικής ακαμψίας του υποστυλώματος. Ολόκληρο το σύστημα είναι μια δομή συμπίεσης-κάμψης καθώς και μια δομή ώσης.
Σύμφωνα με τη διαφορετική θέση του δαπέδου της γέφυρας, χωρίζεται σε:
άνω φέρουσα χαλύβδινη γέφυρα ζευκτών ότι το δάπεδο της γέφυρας βρίσκεται στο πάνω μέρος της κύριας δοκού και κάτω φέρουσα χαλύβδινη γέφυρα ζευκτών που το δάπεδο της γέφυρας βρίσκεται στο κάτω μέρος του κύριου δοκού.
Η σύνθεση της δομής της άκαμπτης γέφυρας δοκών δοκών : Κύρια δοκός, Στήριγμα, Σύστημα καταστρώματος γέφυρας, δάπεδο γέφυρας
1, Κύρια δοκός
Κύρια δοκός
Είναι η κύρια φέρουσα κατασκευή και φέρει κατακόρυφα φορτία.

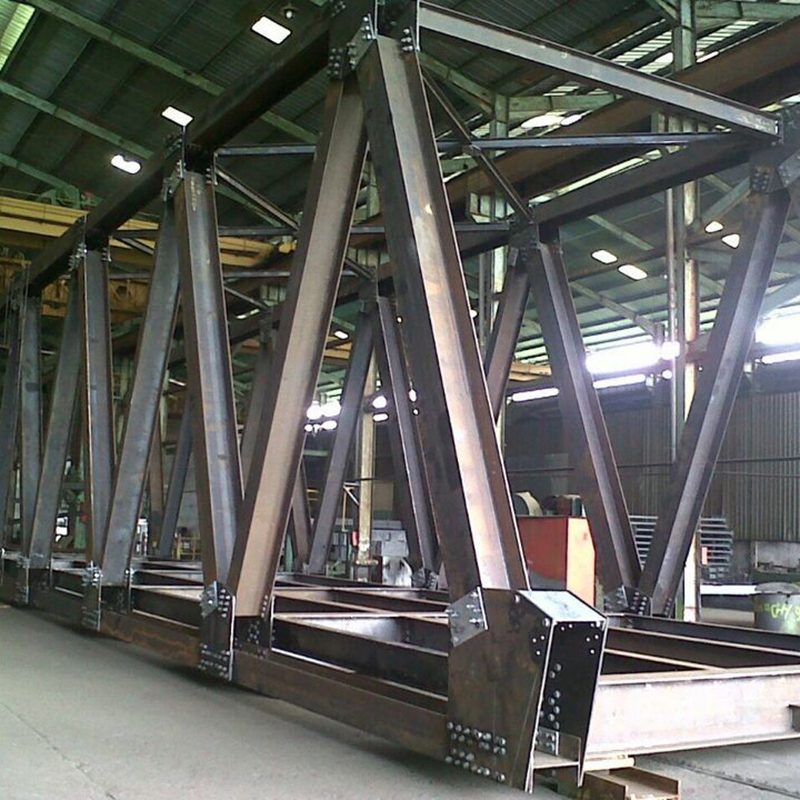

Το κύριο ζευκτό αποτελείται από άνω χορδή, κάτω χορδή και ράβδο κοιλιάς. Η μπάρα κοιλιάς χωρίζεται σε διαγώνια και κάθετη μπάρα.
Οι κόμβοι χωρίζονται σε μεγάλους και μικρούς κόμβους.
Το Pitch αναφέρεται στην απόσταση μεταξύ των κόμβων.
2, Στήριγμα
1. Ταξινόμηση: διαμήκης σύνδεση και οριζόντια σύνδεση.
2. Λειτουργία: Συνδέστε το κύριο δοκό, κάντε τη δομή του ανοίγματος της γέφυρας να γίνει μια σταθερή δομή χώρου, μπορεί να αντέξει μια ποικιλία πλευρικών φορτίων.
3.Το σύστημα διαμήκους σύνδεσης χωρίζεται σε σύστημα ανώτερης οριζόντιας διαμήκους σύνδεσης και κατώτερο οριζόντιο σύστημα διαμήκους σύνδεσης. Η κύρια λειτουργία είναι να αντέχει το εγκάρσιο οριζόντιο φορτίο, την εγκάρσια δύναμη ανέμου, την πλευρική δύναμη παλινδρόμησης και τη φυγόκεντρη δύναμη που επενεργεί στη δομή του ανοίγματος της γέφυρας. Επιπλέον, η εγκάρσια χορδή στήριξης, μειώνοντας το ελεύθερο μήκος της έξω από το επίπεδο.
4. Η εγκάρσια σύνδεση χωρίζεται σε πλαίσιο γέφυρας και εγκάρσια σύνδεση. Η κύρια λειτουργία είναι η αύξηση της στρεπτικής ακαμψίας της χαλύβδινης δοκού. Ρυθμίστε σωστά την ανομοιόμορφη δύναμη των δύο κύριων χορδών ή δύο διαμήκων συνδέσμων
3, Σύστημα καταστρώματος γέφυρας
1. Σύνθεση: η διαμήκης δοκός, δοκός και η σύνδεση μεταξύ της διαμήκους δοκού.
2. Τρόπος μετάδοσης δύναμης: το φορτίο επενεργεί πρώτα στη διαμήκη δοκό και στη συνέχεια από τη διαμήκη δοκό στη δοκό και μετά από τη δοκό στην κύρια δοκό.
4, Κατάστρωμα γέφυρας

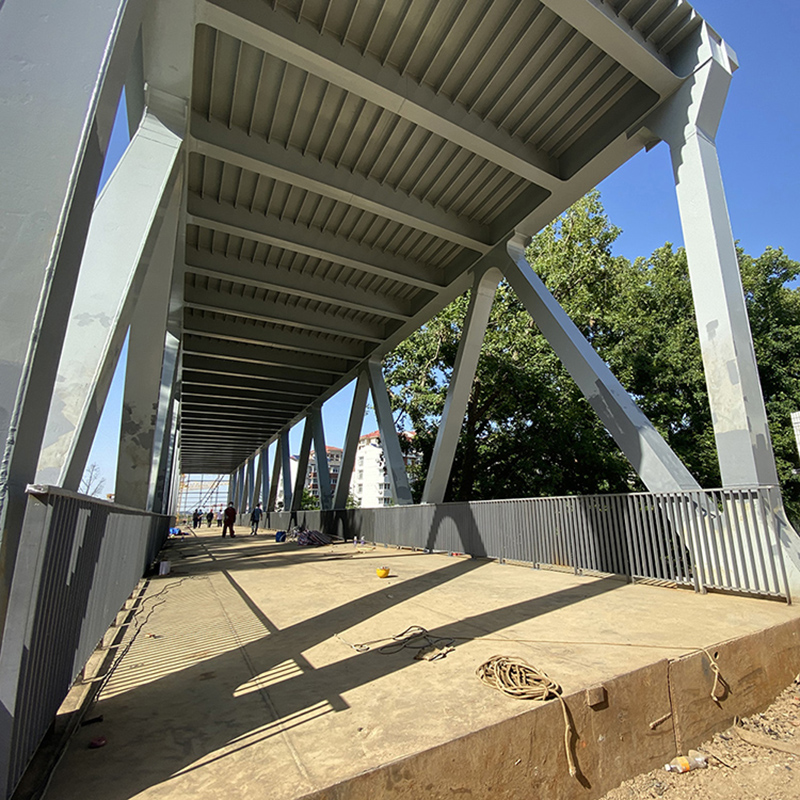

Το κατάστρωμα της γέφυρας είναι το μέρος όπου μπορούν να περπατήσουν τα οχήματα και οι πεζοί. Η μορφή του καταστρώματος είναι παρόμοια με εκείνη των γεφυρών από χάλυβα και των συνδυασμένων γεφυρών δοκών.
Γεωμετρικά χαρακτηριστικά του κύριου ζευκτού:
Οικονομία, απλή δομή, ευνοϊκή για τυποποίηση και εύκολη κατασκευή και εγκατάσταση
Οι κύριες κατηγορίες ζευκτών:
Τριγωνικό ζευκτό: Η δομή του τριγωνικού ζευκτού είναι απλή, ο σχεδιασμός είναι σταθερός, εύκολος στην εγκατάσταση και την κατασκευή
Το ζευκτό σε σχήμα Κ
Η δύναμη διάτμησης του ίδιου κόμβου βαρύνει δύο διαγώνιες ράβδους, οι οποίες είναι μικρές και κοντές σε διατομή.
Η μπάρα έχει πολλές προδιαγραφές, πολλούς κόμβους, μικρές διασταυρώσεις και πολλές δοκούς και συνδέσεις εγκάρσιας ράβδου. Για μικρά και μεσαία ανοίγματα, η δομή είναι πολύπλοκη.
Για μεγάλα ανοίγματα, οι ράβδοι είναι κοντές, ελαφριές και κατάλληλες για τοποθέτηση και αποσυναρμολόγηση Γεφυρών.
Διαγώνιο ζευκτό ράβδου
Οι προδιαγραφές συμβολοσειράς είναι πάρα πολλές
Το κάθετο καλάμι έχει πολλές προδιαγραφές και μεγάλη εσωτερική δύναμη
Όλοι είναι μεγάλοι κόμβοι
Διπλό αεριζόμενο ζευκτό μπαρ
Την ίδια διατμητική δύναμη φέρουν δύο διαγώνιες ράβδοι, οι οποίες είναι μικρές και κοντές σε διατομή.
Χρησιμοποιείται για ράβδο μεγάλου ανοίγματος, μικρής κλίσης συμπίεσης, η οποία είναι ευνοϊκή για σταθερότητα λυγισμού.
Το μικρό τμήμα της κεκλιμένης ράβδου μειώνει τον αριθμό των συνδετικών ακίδων στην πλάκα σύνδεσης και είναι εύκολο να τακτοποιήσετε τον σύνδεσμο.
Μια εφαρμογή της χαλύβδινης γέφυρας ζευκτών :
Χρησιμοποιείται γενικά για αστικές γέφυρες ή οδογέφυρες αυτοκινητοδρόμων και διαβάσεις με μικρά ανοίγματα. οπλισμένο σκυρόδεμα μεσαίου και μικρού ανοίγματος. Προεντεταμένο οπλισμένο σκυρόδεμα μεγάλου ανοίγματος. άκαμπτα πλαίσια μεσαίου και μικρού ανοίγματος με ευθεία πόδια (στυλ πύλης) και άκαμπτα πλαίσια με κλίση στα πόδια. μεγάλο άκαμπτο πλαίσιο σε σχήμα Τ, συνεχόμενο άκαμπτο πλαίσιο.
Τα πλεονεκτήματα της χαλύβδινης γέφυρας ζευκτών:
Μεγάλο άνοιγμα
Γρήγορη ταχύτητα κατασκευής.
Εξοικονόμηση ενέργειας;
Όμορφη εμφάνιση κτιρίου,
καλή σεισμική απόδοση.
Ευρεία εφαρμογή.
Μπορεί να προσαρμοστεί
ΠΡΟΔΙΑΓΡΑΦΕΣ ΧΑΛΥΒΙΝΗΣ ΓΕΦΥΡΑΣ EVERCROSS |
|
EVERCROSS |
Γέφυρα Bailey (Compact-200, Compact-100, LSB, PB100, China-321, BSB) |
ΣΧΕΔΙΟ ΣΠΑΝΤΩΝ |
10M ΕΩΣ 300M Μονό άνοιγμα |
ΑΜΟΡΤΟΔΡΟΜΟΣ |
ΜΟΝΗ λωρίδα, ΔΙΠΛΗ λωρίδα, ΠΟΛΥΛΡΟΜΗ, ΔΙΑΔΡΟΜΟΣ ΠΕΡΑΣΤΩΝ, ΚΛΠ |
ΔΥΝΑΤΟΤΗΤΑ ΦΟΡΤΩΣΗΣ |
AASHTO HL93.HS15-44, HS20-44, HS25-44, |
ΒΑΘΜΟΣ ΧΑΛΥΒΑ |
EN10025 S355JR S355J0/EN10219 S460J0/EN10113 S460N/BS4360 Βαθμός 55C |
ΠΙΣΤΟΠΟΙΗΤΙΚΑ |
ISO9001, ISO14001, ISO45001, EN1090, CIDB, COC, PVOC, SONCAP, κ.λπ. |
ΣΥΓΚΟΛΛΗΣΗ |
AWS D1.1/AWS D1.5 |
ΜΠΟΥΛΕΣ |
ISO898, AS/NZS1252, BS3692 ή ισοδύναμο |
ΓΑΛΒΑΝΙΣΜΟΣ ΚΩΔ |
ISO1461 |
| ΠΡΟΔΙΑΓΡΑΦΕΣ ΧΑΛΥΒΙΝΗΣ ΓΕΦΥΡΑΣ EVERCROSS | ||
| EVERCROSS STEEL Bridge |
Γέφυρα Bailey (Compact-200, Compact-100, LSB, PB100, China-321, BSB) Αρθρωτή γέφυρα (GWD, Delta, τύπου 450, κ.λπ.), Γέφυρα δοκών, γέφυρα Warren, γέφυρα αψίδας, γέφυρα πλάκας, γέφυρα δοκών, γέφυρα με δοκάρια, γέφυρα με δοκούς γέφυρα κλπ |
|
| ΣΧΕΔΙΟ ΣΠΑΝΤΩΝ | 10M ΕΩΣ 300M Μονό άνοιγμα | |
| ΑΜΟΡΤΟΔΡΟΜΟΣ | ΜΟΝΗ λωρίδα, ΔΙΠΛΗ Λωρίδες, ΠΟΛΥΔΡΟΜΙΑ, ΔΙΑΔΡΟΜΟΣ ΠΕΡΑΣΤΩΝ, ΚΛΠ | |
| ΔΥΝΑΤΟΤΗΤΑ ΦΟΡΤΩΣΗΣ | AASHTO HL93.HS15-44,HS20-44,HS25-44, BS5400 HA+20HB,HA+30HB, AS5100 Truck-T44, IRC 70R Class A/B, NATO STANAG MLC80/MLC110. Truck-60T,Trailer-80/100Ton κ.λπ |
|
| ΒΑΘΜΟΣ ΧΑΛΥΒΑ | EN10025 S355JR S355J0/EN10219 S460J0/EN10113 S460N/BS4360 Βαθμός 55C AS/NZS3678/3679/1163/Βαθμός 350, ASTM A572/A511GRM572/A511GR GB355B/C/D/460C, κ.λπ |
|
| ΠΙΣΤΟΠΟΙΗΤΙΚΑ | ISO9001, ISO14001, ISO45001, EN1090, CIDB, COC, PVOC, SONCAP, κ.λπ. | |
| ΣΥΓΚΟΛΛΗΣΗ | AWS D1.1/AWS D1.5 AS/NZS 1554 ή ισοδύναμο |
|
| ΜΠΟΥΛΕΣ | ISO898, AS/NZS1252, BS3692 ή ισοδύναμο | |
| ΓΑΛΒΑΝΙΣΜΟΣ ΚΩΔ | ISO1461 AS/NZS 4680 ASTM-A123, BS1706 ή ισοδύναμο |
|
| Όνομα προϊόντος | Truss Bridge και Warren Bridge |
| Υλικό | Ατσάλι |
| Επιφανειακή επεξεργασία | Γαλβανισμένο εν θερμώ |
| Χρώμα | Προσαρμοσμένο χρώμα |
| Χρήση | Γέφυρα εθνικής οδού, σιδηροδρομική γέφυρα, γέφυρα πεζών |
| Πακέτο μεταφοράς | Μεταφέρεται με εμπορευματοκιβώτιο/φορτηγό σε ισχυρή συσκευασία |
| Βαθμός χάλυβα | S355/Gr 55c/Gr350/Gr50/Gr65/GB355/460 |
| Ικανότητα φόρτωσης | Hl93/Ha+20hb/T44/Class a/B/MLC110/dB24 |
| Πιστοποίηση | DIN, JIS, GB, BS, ASTM, AISI |
