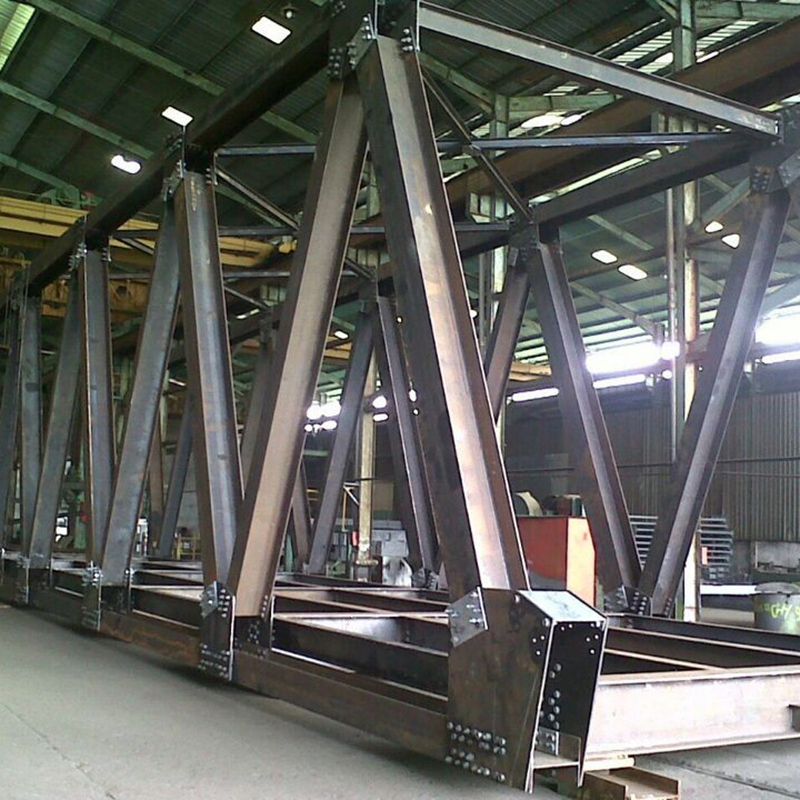

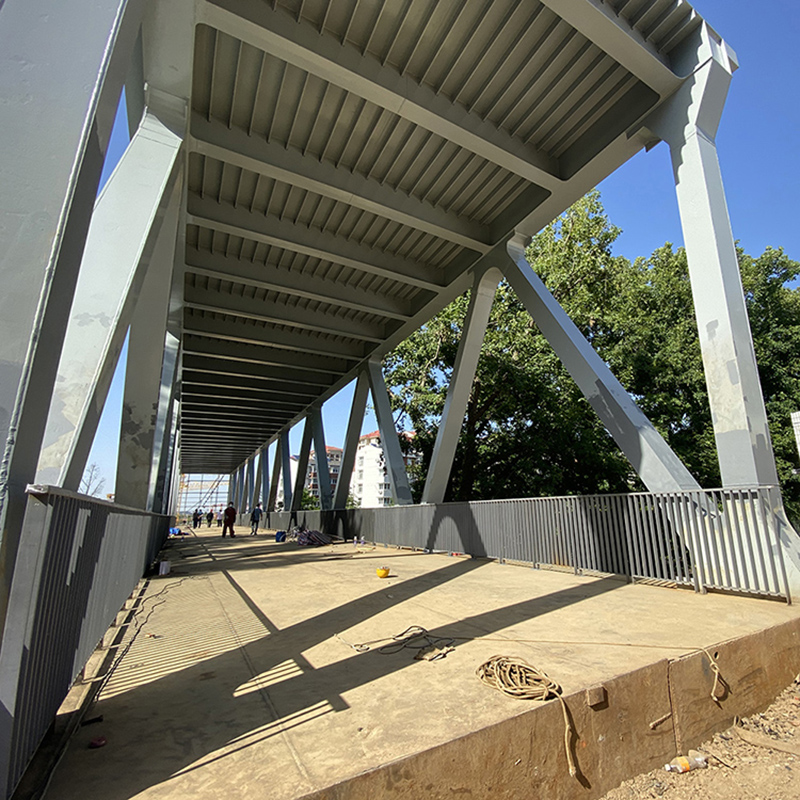

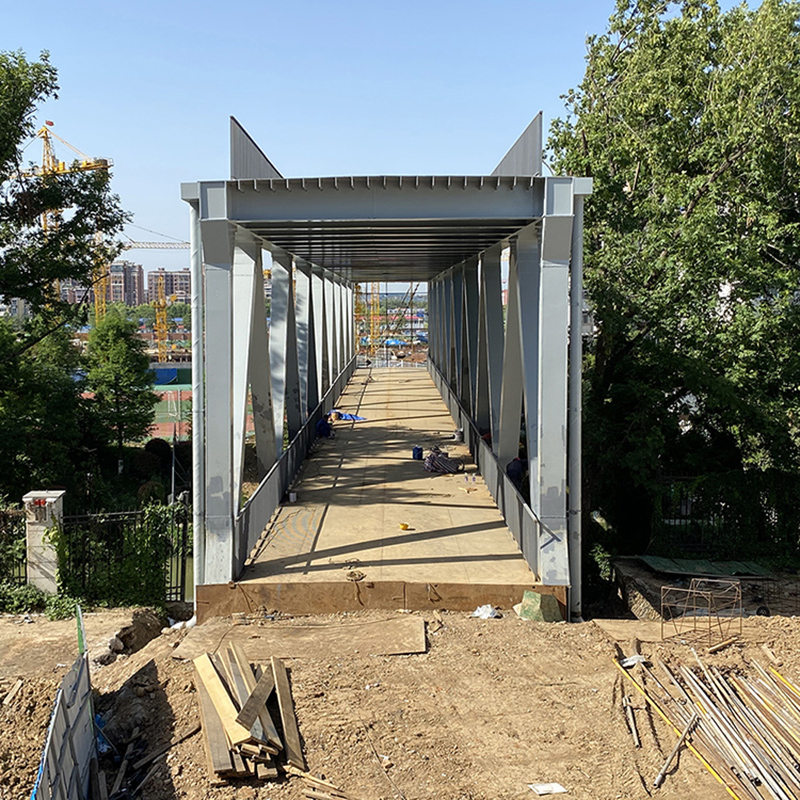

Cầu giàn thép là hệ kết cấu giữa dầm và vòm. Đó là kết cấu trong đó kết cấu dầm phía trên uốn cong và cột phía dưới chịu áp lực được tích hợp với nhau. Do liên kết cứng giữa dầm và cột nên dầm không chịu tải do độ cứng chịu uốn của cột. Toàn bộ hệ thống là cấu trúc uốn nén cũng như cấu trúc lực đẩy.

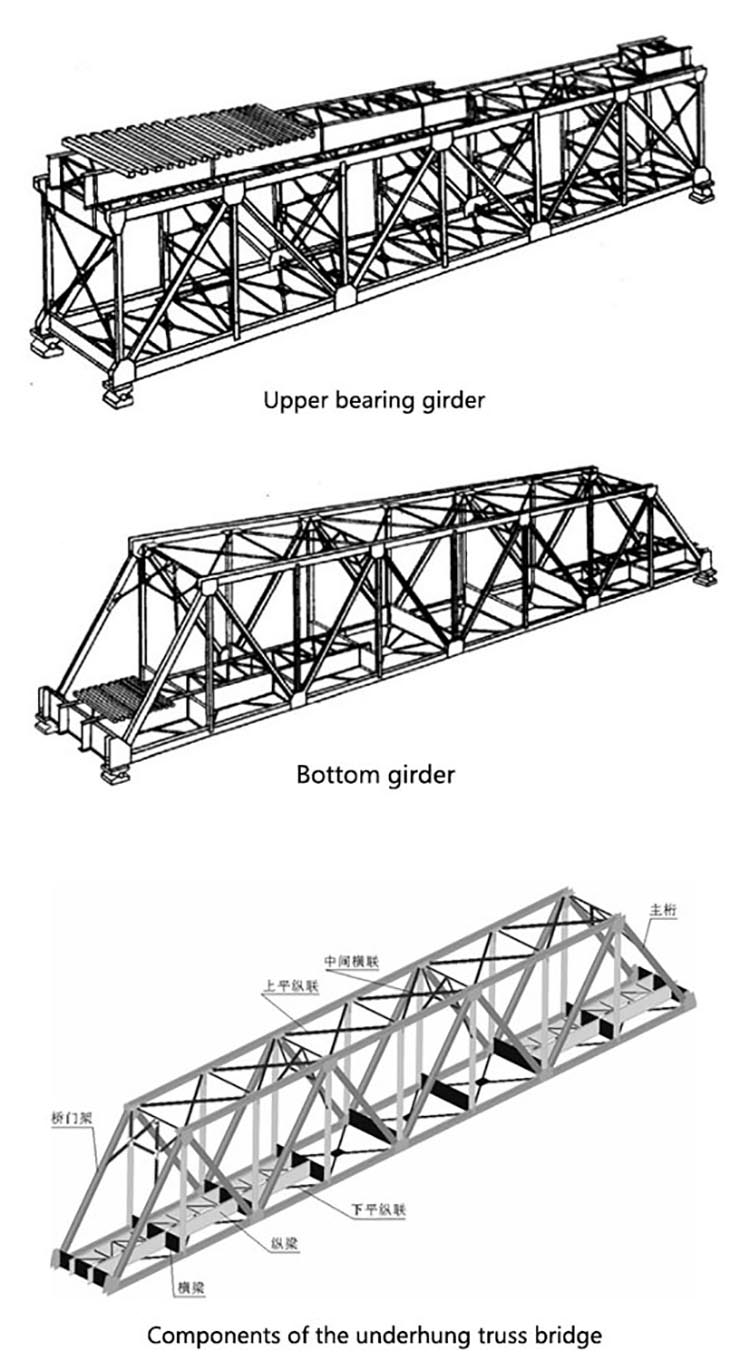

Theo vị trí khác nhau của sàn cầu, nó được chia thành:

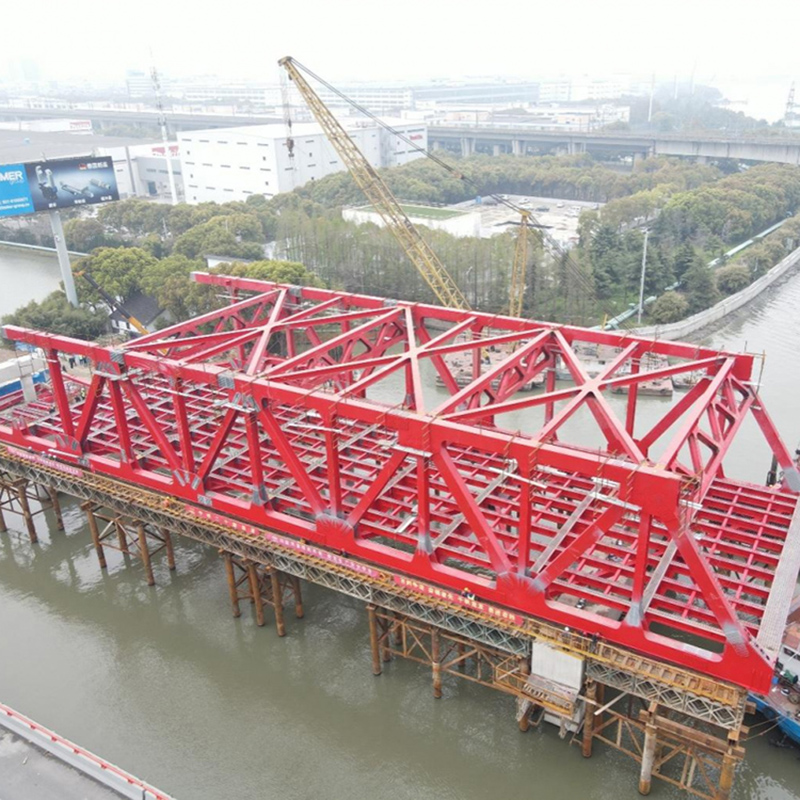

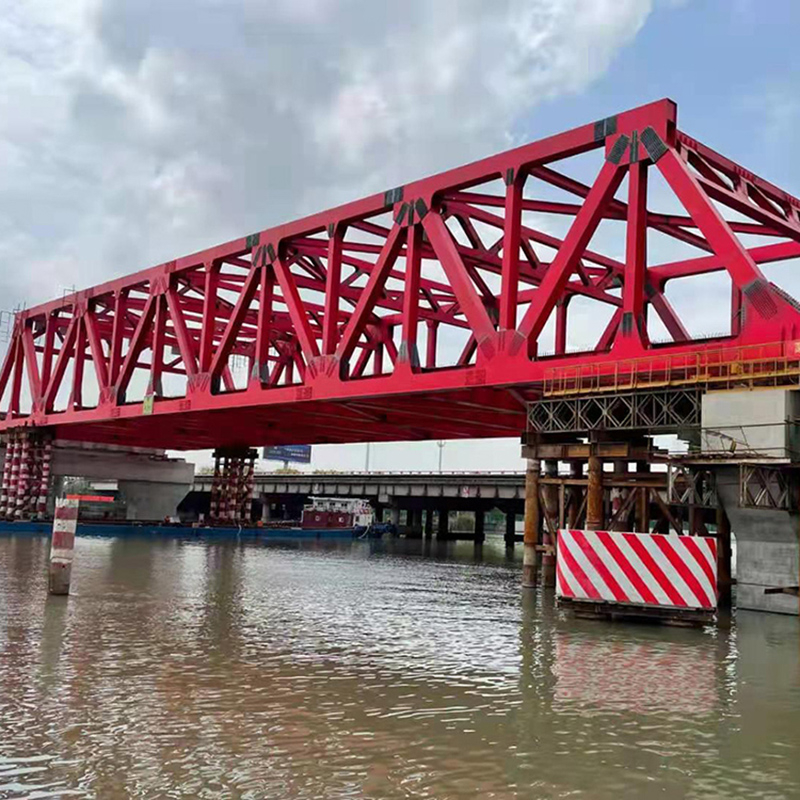

Cầu giàn thép chịu lực phía trên mà sàn cầu nằm ở phần trên của giàn chính và cầu giàn thép chịu lực phía dưới là sàn cầu nằm ở phần dưới của giàn chính.
Thành phần kết cấu cầu dầm giàn cứng : Dầm chính, giằng, hệ thống bản cầu, sàn cầu
1, Dầm chính
Dầm chính
Đây là kết cấu chịu lực chính và chịu tải thẳng đứng.
Giàn chính gồm có dây trên, dây dưới và thanh bụng. Thanh bụng được chia thành thanh chéo và thanh dọc.
Các nút được chia thành các nút lớn và các nút nhỏ.
Cao độ đề cập đến khoảng cách giữa các nút.
2, giằng
1. Phân loại: kết nối dọc và kết nối ngang.
2.Chức năng: Kết nối giàn chính, làm cho kết cấu nhịp cầu trở thành kết cấu không gian ổn định, có thể chịu được nhiều loại tải trọng ngang.
3. Hệ thống kết nối dọc được chia thành hệ thống kết nối dọc ngang trên và hệ thống kết nối dọc ngang dưới. Chức năng chính là chịu tải trọng ngang, lực gió ngang, lực rung ngang và lực ly tâm tác dụng lên kết cấu nhịp cầu. Ngoài ra, dây cung hỗ trợ ngang, làm giảm chiều dài tự do của nó bên ngoài mặt phẳng.
4. Kết nối ngang được chia thành khung cầu và liên kết ngang. Chức năng chính là tăng độ cứng chống xoắn của dầm thép. Điều chỉnh hợp lý lực không đều của hai thanh dọc hoặc hai thanh dọc
3、 Hệ thống mặt cầu
1. Cấu tạo: dầm dọc, dầm và liên kết giữa dầm dọc.
2. Cách truyền lực: tải trọng tác dụng trước tiên lên dầm dọc, sau đó từ dầm dọc sang dầm, rồi từ dầm đến giàn chính.
4, Mặt cầu
Mặt cầu là phần để các phương tiện giao thông và người đi bộ đi lại. Hình dạng bản mặt cầu tương tự như cầu dầm thép và cầu dầm liên hợp.
Đặc điểm hình học của giàn chính:
Kinh tế, cấu trúc đơn giản, thuận lợi cho việc tiêu chuẩn hóa và dễ sản xuất và lắp đặt
Các loại giàn chính:

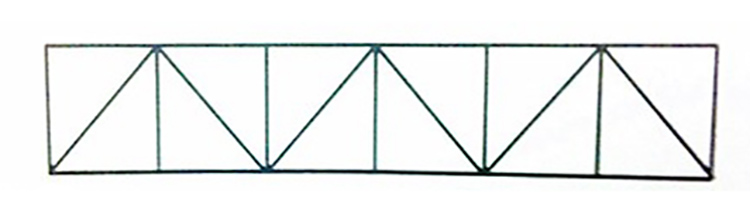

Giàn tam giác: Kết cấu giàn tam giác đơn giản, thiết kế cố định, dễ lắp đặt và sản xuất

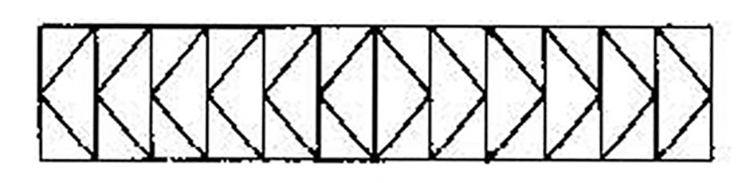

Giàn hình chữ K
Lực cắt của cùng một nút được chịu bởi hai thanh chéo, có tiết diện nhỏ và ngắn.
Thanh có nhiều quy cách, nhiều nút, nút giao ngắn, nhiều dầm ngang và nhiều mối nối. Đối với các nhịp vừa và nhỏ thì kết cấu rất phức tạp.
Đối với các nhịp lớn, các thanh này ngắn, nhẹ và thích hợp cho việc lắp đặt cầu.

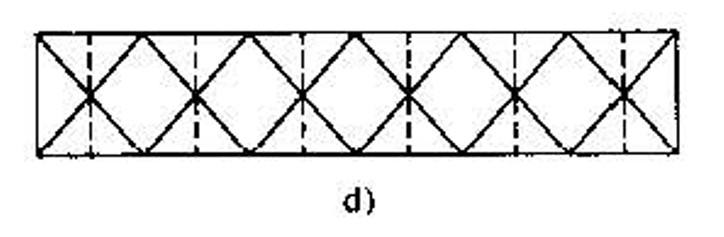

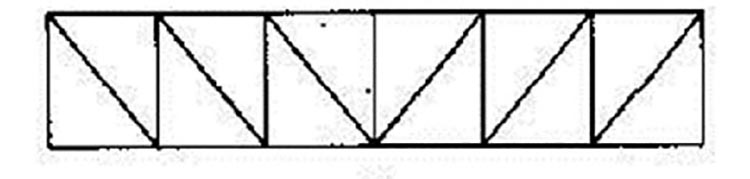

Giàn thanh chéo
Thông số kỹ thuật của chuỗi quá nhiều
Thanh đứng có nhiều quy cách và nội lực lớn
Tất cả đều là các nút lớn
Giàn thanh đôi có lỗ thông hơi
Lực cắt nút nội tạng tương tự được sinh ra bởi hai thanh chéo, có tiết diện nhỏ và ngắn.
Nó được sử dụng cho thanh nghiêng có nhịp lớn, nén ngắn, thuận lợi cho độ ổn định oằn.
Tiết diện nhỏ của thanh nghiêng làm cho số lượng chốt nối trên tấm nối ít hơn, dễ dàng bố trí mối nối.

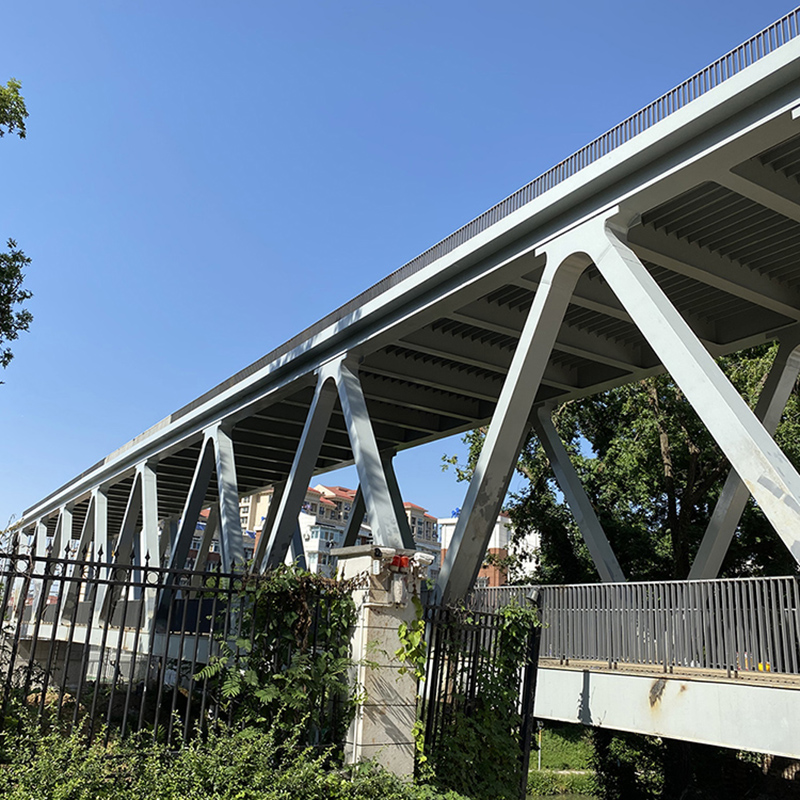

Ứng dụng của cầu giàn thép :
Thường được sử dụng cho cầu đô thị hoặc cầu cạn đường cao tốc và cầu vượt có nhịp nhỏ; bê tông cốt thép nhịp vừa và nhỏ; bê tông cốt thép dự ứng lực nhịp dài; khung cứng chân thẳng nhịp vừa và nhỏ (kiểu cổng) và khung cứng chân nghiêng; khung cứng hình chữ T Span lớn, khung cứng liên tục.
Ưu điểm của cầu giàn thép:
Nhịp lớn
Tốc độ thi công nhanh;
Tiết kiệm năng lượng;
Hình dáng tòa nhà đẹp,
Hiệu suất địa chấn tốt;
Ứng dụng rộng rãi.
Có thể được tùy chỉnh
THÔNG SỐ KỸ THUẬT CẦU THÉP EVERCROSS |
|
EVERCROSS |
Cầu Bailey (Compact-200, Compact-100, LSB, PB100, China-321, BSB) |
KỲ THIẾT KẾ |
Nhịp đơn 10M ĐẾN 300M |
ĐƯỜNG VẬN CHUYỂN |
LÀN ĐƠN, LÀN ĐÔI, ĐA NĂNG, LÀNH ĐI, ETC |
KHẢ NĂNG TẢI |
AASHTO HL93.HS15-44, HS20-44, HS25-44, |
LỚP THÉP |
EN10025 S355JR S355J0/EN10219 S460J0/EN10113 S460N/BS4360 Lớp 55C |
GIẤY CHỨNG NHẬN |
ISO9001, ISO14001, ISO45001, EN1090, CIDB, COC, PVOC, SONCAP, v.v. |
HÀN |
AWS D1.1/AWS D1.5 |
bu-lông |
ISO898, AS/NZS1252, BS3692 hoặc tương đương |
MÃ MẠ KỲ |
ISO1461 |
| THÔNG SỐ KỸ THUẬT CẦU THÉP EVERCROSS | ||
| EVERCROSS CẦU THÉP |
Cầu Bailey (Compact-200, Compact-100, LSB, PB100, China-321,BSB) Cầu mô-đun (GWD, Delta, 450-type, v.v.), Cầu giàn, Cầu Warren, Cầu vòm, Cầu tấm, Cầu dầm, Cầu dầm hộp, Cầu treo, Cầu dây văng, Cầu nổi, v.v. |
|
| KỲ THIẾT KẾ | Nhịp đơn 10M ĐẾN 300M | |
| ĐƯỜNG VẬN CHUYỂN | LÀN ĐƠN, LÀN ĐÔI, ĐA NĂNG, LÀNH ĐI, ETC | |
| KHẢ NĂNG TẢI | AASHTO HL93.HS15-44,HS20-44,HS25-44, BS5400 HA+20HB,HA+30HB, AS5100 Truck-T44, IRC 70R Loại A/B, NATO STANAG MLC80/MLC110. Xe tải-60T, Trailer-80/100Ton, v.v. |
|
| LỚP THÉP | EN10025 S355JR S355J0/EN10219 S460J0/EN10113 S460N/BS4360 Lớp 55C AS/NZS3678/3679/1163/Lớp 350, ASTM A572/A572M GR50/GR65 GB1591 GB355B/C/D/460C, v.v. |
|
| GIẤY CHỨNG NHẬN | ISO9001, ISO14001, ISO45001, EN1090, CIDB, COC, PVOC, SONCAP, v.v. | |
| HÀN | AWS D1.1/AWS D1.5 AS/NZS 1554 hoặc tương đương |
|
| bu-lông | ISO898,AS/NZS1252,BS3692 hoặc tương đương | |
| MÃ MẠ KỲ | ISO1461 AS/NZS 4680 ASTM-A123, BS1706 hoặc tương đương |
|
| Tên sản phẩm | Cầu Giàn Và Cầu Warren |
| Vật liệu | Thép |
| Xử lý bề mặt | Mạ kẽm nhúng nóng |
| Màu sắc | Màu tùy chỉnh |
| Sử dụng | Cầu đường cao tốc, cầu đường sắt, cầu đi bộ |
| Gói vận chuyển | Vận chuyển bằng container/xe tải với bao bì chắc chắn |
| Lớp thép | S355/Gr 55c/Gr350/Gr50/Gr65/GB355/460 |
| Khả năng tải | Hl93/Ha+20hb/T44/Lớp a/B/MLC110/dB24 |
| Chứng nhận | DIN, JIS, GB, BS, ASTM, AISI |
