1.Kısa tanıtım
Şelterler için Ağır Hizmet Konteyner Rulo Hareket Seti (bundan sonra Konteyner Hareket Seti olarak anılacaktır), kullanımı ve taşınması kolay, standart şelterlerin veya standart açılardaki nesnelerin hareket ettirilmesi için geliştirilmiştir.
Nesnelerin konteyneri, nakliye konteyneri gibi kısa mesafeli hareketleri için kullanılır.
Kurulum ve sarma için 4 kişi bulunacaktır.
2. Performans Endeksi
1. Konteyner hareket seti ağır yük konteynerinin kaldırılması ve taşınması için kullanılır.
2. Şelterlerin veya taşıma konteynırlarının düşmesini önlemek için hidrolik sistem ters yönde kilitlenebilir.
3. Konteynerleri yükledikten sonra güvenilir bir şekilde yerine yerleştirilebilir
4. 40ft ve 20ft standart konteyner için uygundur.

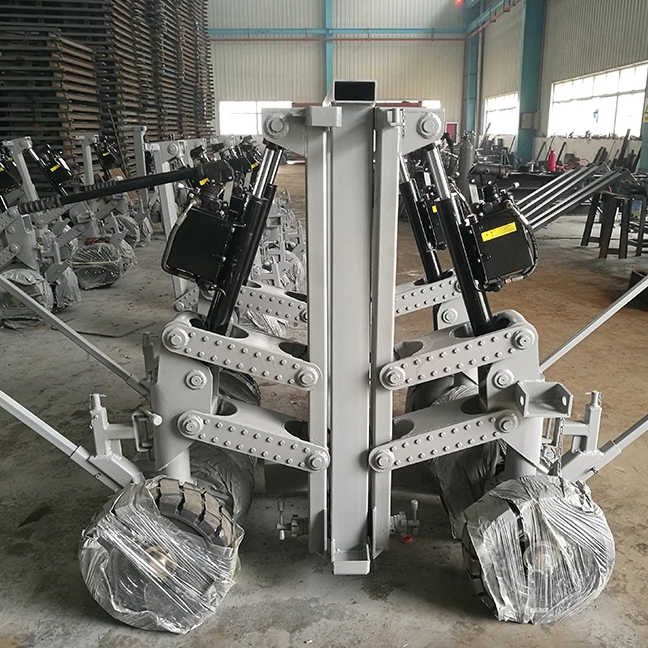

Kompozisyonlar

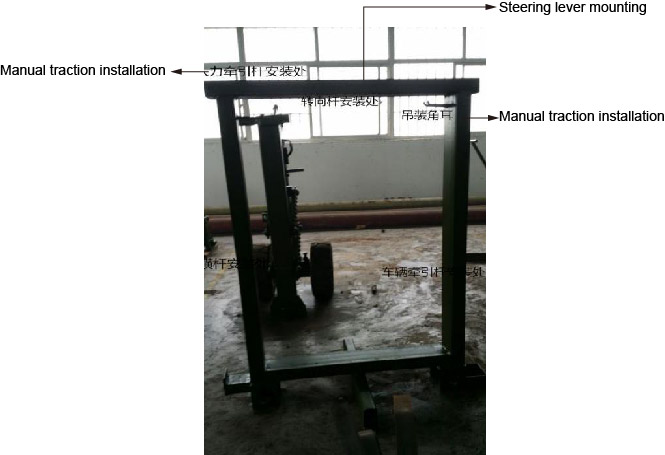

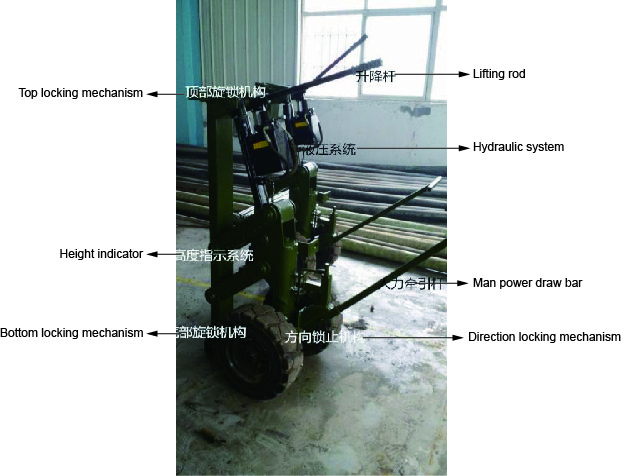

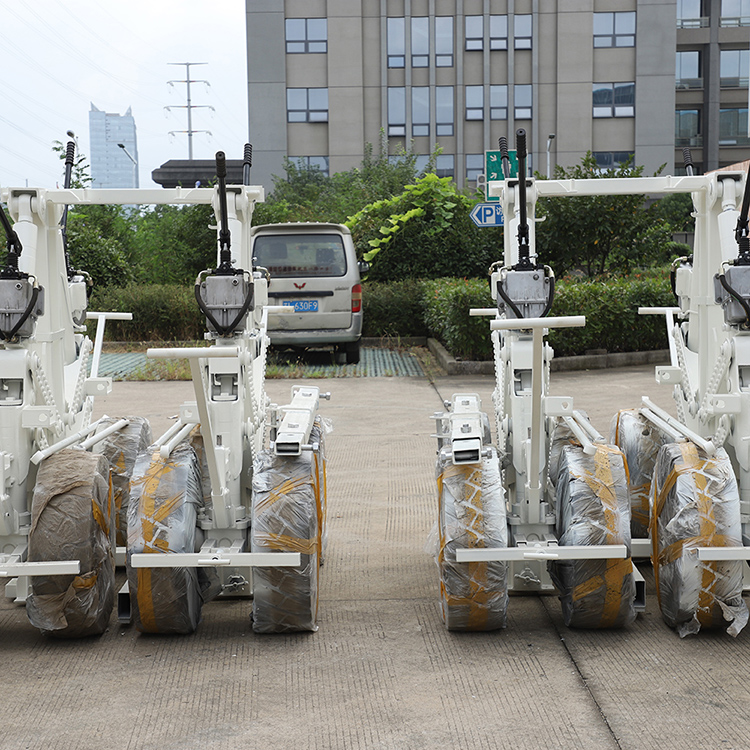

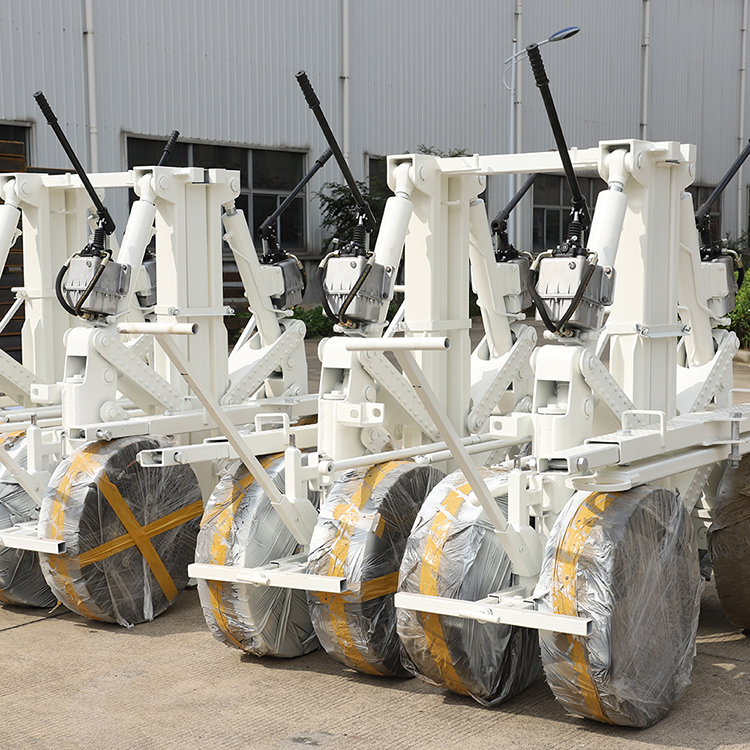

Ekipmanın bileşimi pic1, pic2'de gösterildiği gibidir


Table2 taşıma ekipmanlarının parça listesi
Seri numarası |
Parça adı |
Tip |
Adet |
açıklama |
1 |
Hareketli tekerlekler |
Saem-611-01 |
4 |
|
2 |
Kaldırma çubuğu |
Saem-611-02 |
1 |
|
3 |
Hidrolik sistem |
Saem-611-03 |
4 |
|
4 |
Araç çekişi için çapraz çubuk |
Saem-611-04 |
1 |
|
5 |
Araç çekişi için çekme çubuğu |
Saem-611-05 |
1 |
|
6 |
Araç çekişi için yön kolu |
Saem-611-06 |
1 |
|
7 |
Manuel çeki demiri |
Saem-611-07 |
1 |
|
8 |
Yükseklik gösterge sistemi |
Saem-611-08 |
1 |
|
9 |
Yön kilitleme mekanizması |
Saem-611-09 |
1 |
|
10 |
Alt kilitleme mekanizması |
Saem-611-10 |
1 |
|
11 |
Üst kilitleme mekanizması |
Saem-611-11 |
1 |
|
12 |
Konumlandırma cihazı |
Saem-611-12 |
2 |
Operasyon yöntemi
Kullanmadan önce kontrol edin
Adım 1: Konteyner Hareketi hidrolik pompasının ana parçasını, hidrolik yağın gereksinimleri karşılayıp karşılamadığını, hidrolik çubuğun direncinin yukarı ve aşağı hareket için doğru olup olmadığını, hidrolik sistemin yağ sızıntısı veya gevşek olup olmadığını kontrol edin. Muayene tamamlandıktan sonra hidrolik sistem çalıştırılacaktır.
Adım 2: Düz zemindeki hidrolik pompanın yağ valfini kontrol edin. Yağ seviyesi, akış camının görüş merkezinin altında olamaz, az yağlı veya yağsız kullanılması yasaktır.
Adım 3: bileşenlerini sayın Konteyner hareketinin , bileşen ayrıntıları için tablo2'deki 'silindir hareketinin parça listesi'ne bakın.
Adım 4: İki ileri hareketli tekerleğin kilitleme mekanizmasını açın. setinin tamamını Konteyner hareket konteynerin yakınına taşıyın ve sabit bir yere koyun, hareketli tekerlek mekanizmasını kilitleyin, daha sonraki kullanımlarda sabit kalması için kral pimini takın.
Kurulum
Adım 1: Boss biyel kollarını taşıyıcı raflardan çıkarıp, Ağır Hizmet Konteyner Rulo Hareket Setinin hareketini etkilemeyecek bir yere koymak.

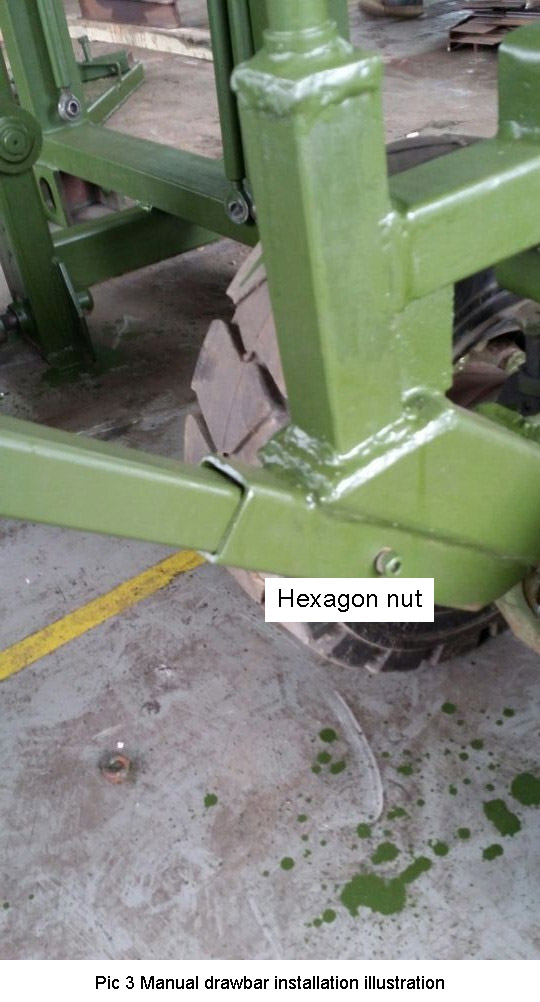

Adım 2: İnsan gücü çeki çubuğunu taşıyıcı raflarından çıkarmak için, onu hareketli tekerleklerdeki ana parçanın karşılık gelen konumuna yerleştirin, insan gücü taşıma arabası için pim ve yaylı pim ile bağlayın. pic3'te gösterildiği gibi:

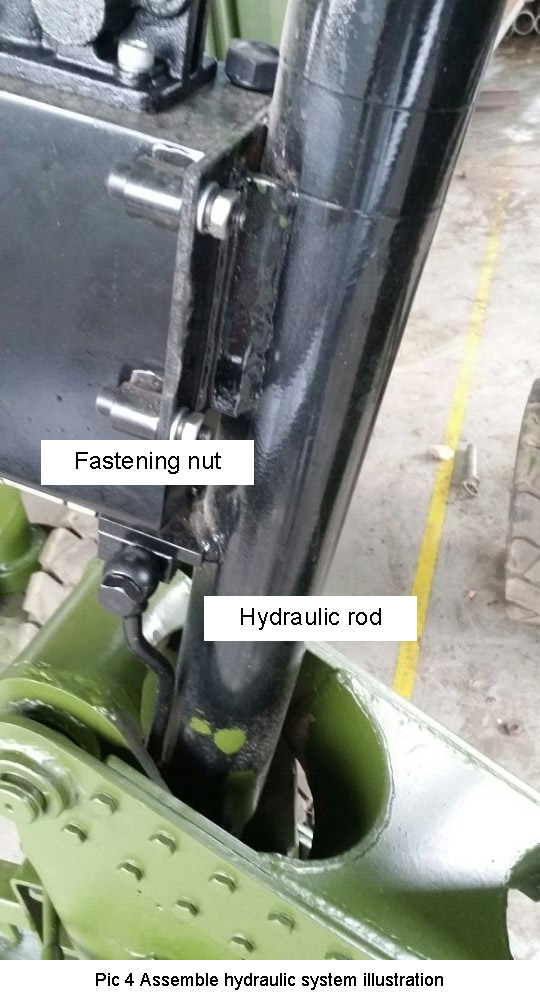

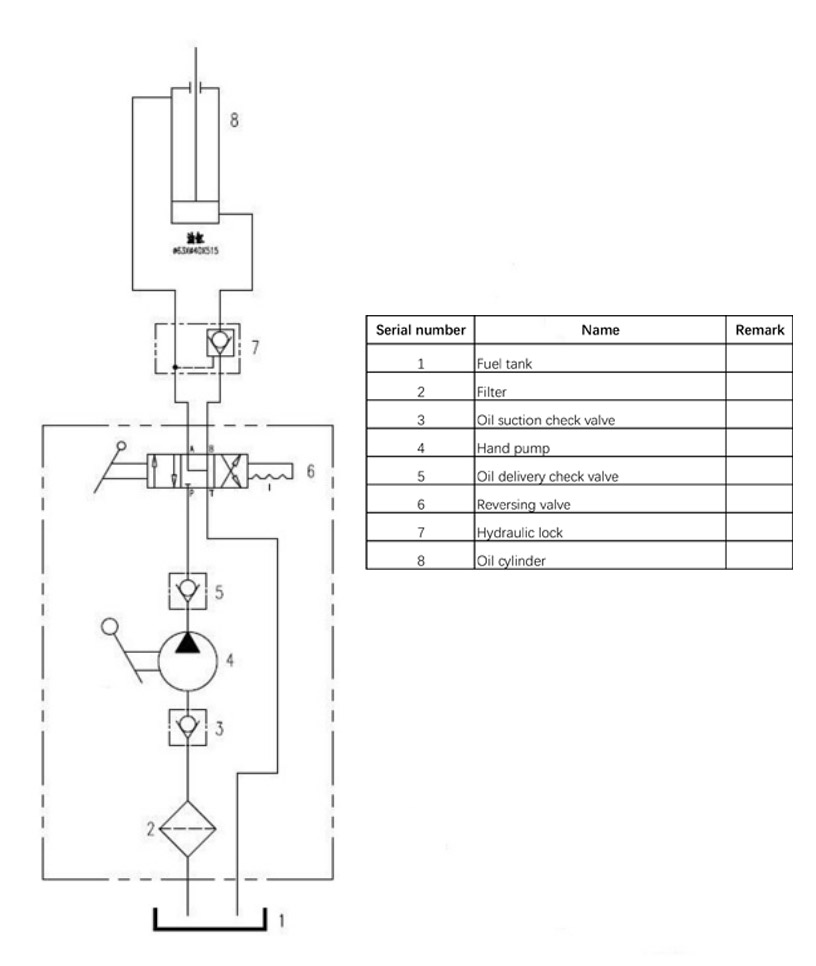

Adım 3: Hidrolik sistemi taşıma raflarından çıkarın ve hidrolik küvete yerleştirin, uçlarını kilitleyin ve vidaları resim 4'te gösterildiği gibi sıkın;

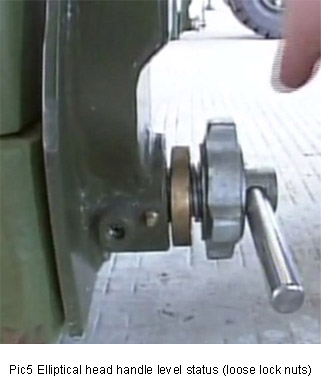

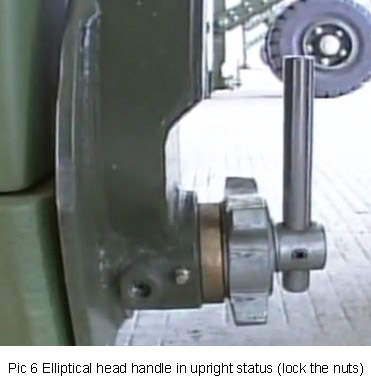

Adım 4: Tekerlek destek kolu dürtmesindeki ve taşıma şeklindeki çerçevedeki yaylı pimi ve pimi hareket ettirmek, hareketli tekerleğin kilidini gevşetmek, kilitli somunun serbest durumda olduğundan emin olmak, kolu yatay durumda tutmak ve ardından taşıma mekanizmasını taşıyıcı raflarından çıkarmak.
Adım 5: Dört kabin setini Ağır Hizmet Konteyner Rulo Hareket Setinin ilgili pozisyonuna sabitlemek için, kilitleme mekanizmasını konteynerin köşe bağlantı elemanlarının deliklerine yerleştirin, kolu saat yönünün tersine 90 derece çevirin ve ardından kilit somununu sıkın. Hareketli tekerleklerin kilitleme mekanizmasını körüklerin sağ deliğine yerleştirin, kolu dik konuma getirin, somunları kilitleyin. Pic5, pic6'da gösterildiği gibi.


Not: Tahrik mekanizması köşeye yerleştirildiğinde düzgün olmadığında, hidrolik çalıştırma kolları kilit mekanizmasının dikey yönünü değiştirecek şekilde ayarlanabilir. Üst kilitleme mekanizmasında sola veya sağa sapma varsa cıvata1'i ayarlayın, yukarı veya aşağı sapma varsa cıvata2 ayarlanabilir.
Adım 6: Araç çekişi için çapraz çubuğu monte edin ve konteyner genişliğine göre uygun uzunluğa ayarlayın. Çapraz çubuğu, menteşe pimi ve yaylı pim aracılığıyla kabın ön hareketli tekerlekleri üzerindeki oluklu bileşene takın.
Adım 7: Araç çekişi için çekme çubuğunu takın: araç çekişi için çapraz çubuğun yerine menteşe ve yaylı pim ile iki parçayı birleştirin.
Adım 8: Araç çekişi için yön kolunu takın: yön kolunun uzunluğunu ayarlayın, bir ucu menteşeli, yaylı pimli hareketli tekerleklerin şaft pimine monte edilmelidir, diğer ucu aracın somunlarla çekişi için çekme çubuğunun şaft pimine sabitlenmesi gerekir, İngiliz anahtarı ile araç çekişi için ayar cıvatasını yön kolunun iki ucuna kilitleyin.
Dikkat: Araç çekişi için iki yön kolunun uzunluğunu eşit tutun , aksi takdirde hareket sırasında tek tarafa doğru çalışacaktır.
Adım 9: Operatörler pozisyonlarında: Konteynerin yatay durumda olduğundan emin olmak için konteynerin her köşesinde bir kişi. İşaretçinin başlangıç konumunu işaretleyin ve hidrolik sistemin yön değiştirme valfını YUKARI konumuna ayarlayın. Herkes sıraya göre hareket eder, hidrolik çubuk üzerinde çalışır ve ibreden yükseklik göstergesini izler. Dört köşenin de aynı hızla kaldırılmasını sağlamaya çalışın;
Adım 10: Çekme çubuğunun halkasını traktörün çekme kancasına bağlayın. İki hareketli tekerleğin yön kilitleme mekanizmasını açın. Konteynerleri traktörle taşırken, düzgün olmayan yüzeylerde hareket hızını azaltın.
Dikkat: Minimum dönüş yarıçapını R=7m tutun ve dönüş açısı 30°'den az olsun. Araç çekişi için yön kolunun her iki tarafı da sırasıyla çekme çubuğuna ve hareketli tekerleklere bağlanacaktır. Traktör dönerken çekme çubuğu döndürülür ve yön kolu vasıtasıyla hareket eden tekerleklere yönü iletir.

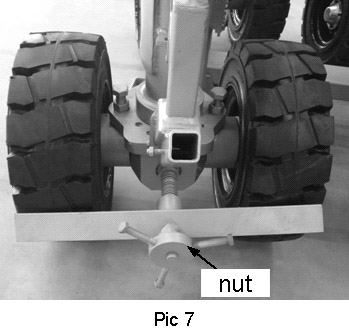

Adım 11: Kabı gerekli yere taşıdıktan sonra, güvenilir bir şekilde durduğundan emin olmak için konum cihazının somunlarını sıkın.

Dikkat: zemin eğiminin %1'den yüksek olmadığından emin olun . Durmak gerekiyorsa Fren tekerleklerini bloke etmek için konum cihazının somunlarını elle vidalayın.
Uyarı;
Araç çekişinin (≥500 m) uzun mesafeli hareketi sırasında, korumalar ile zemin arasındaki mesafeyi 240 mm'den az tutun.
Düz yolda hareket hızı 10 km/saatten fazla olmamalı, viraj dönüş hızı ise 5 km/saatten düşük olmalıdır.
Toplama süreci
Adım 1: Araç çekiş çubuğu ve araç çekişi, varış noktasına ulaştıktan sonra ayrılmalıdır.
Adım 2: Kilitleme mekanizmasını sıkılaştırın, güvenilir bir şekilde durduğundan emin olun.
Adım 3: Hidrolik sistemdeki komütatör valfini aşağı konuma getirin, sığınak hidrolik çubukla sorunsuz bir şekilde inecektir.
Adım 4: Araç çekiş yönü çubuğunu araç çekiş çubuğundan çıkarın, çekiş yönü çubuğu en kısa konuma ayarlanmalı ve çevredeki zemin seviyesine yatırılmalıdır.
Adım 5: Araç çekiş çubuğundan yaylı pimi ve pim milini çekerek açın, araç çekiş çubuğunu aşağı indirin, çekiş çubuğunu iki bölüme ayırın ve çevredeki zemin seviyesine yatırın.
Adım 6: Yaylı pimi ve menteşe pimini çekin, araç çekişi için çapraz çubuğu çıkarın, kurulum durumuna ayarlayın, düz bir zemine koyun.
Adım 7: Üst ve alt kilitleme mekanizmasını açtıktan sonra hareketli tekerlekleri şelterin köşelerinden çekin, alt kilitleme mekanizmasını taşıma çerçevesinin köşelerine yerleştirin, kilitleme mekanizmasını sıkın.
Adım 8: Hidrolik çubuğu hareketli tekerleklerden çıkarın, yukarıdan aşağıya doğru montaj deliklerine yerleştirin.
Adım 9: Çıkarılacak ve taşıma çerçevesinin ilgili pim milinin yerine asılacak olan insan gücü çekiş çubuğundan bağlantı cıvatasını ve somununu sökün.
Adım 10: Araç çekişi için yön kolunu açı pimine yerleştirin.
Adım 11: İnsan gücü çekiş çubuğunu, yön kolunu bağlayarak sıkın.
Adım 12: Araç çekiş rayı, taşıma çerçevesinin bir tarafına monte edilecek, alt ucu oluk şeklindeki parçaya, taşıma çerçevesinin alt kısmına yerleştirilecek, üst ucu bir pim mili ve bir yaylı pim ile taşıma çerçevesinin köşesine bağlanacaktır.
Adım 13: Çekme çubuğunu taşıma çerçevesinin diğer tarafına monte edin, alt uç alt kanal parçalarına yerleştirilecek, üst uç sınıra kadar sıkılacaktır.
Adım 14: Başlık biyel kolunu hareketli tekerleğin iki oyuk parçasına pim rulosu ve yaylı pim ile bağlayın.
Adım 15: Hareketli konteyner hareket seti tamamlandığında, araç çekiş çubuğu iki bölüme ayrılır, kaldırma durumunda taşıyıcı tarafa monte edilir, araç çekişi durumunda araç çekiş çubuğunu ve pim rulosunu yaylı mandalla birleştirin, çekiş çubuğunu ve göbek biyel kolu pim göbeğini yaylı mandalla birleştirin. İnsan gücü taşınması durumunda, insan çekiş çubuğunu aşağı indirin ve yaylı mandal ve pim rulosuyla hareketli tekerleklere bağlayın.
Uyarı: (1) Ağır Hizmet Konteyner Rulo Hareket Setini ister manuel çekişle ister araç çekişiyle taşıyın, iki hareketli tekerlek kilit mekanizmasını ileri yönde açmalısınız.
(2) Kaldırma hidrolik sisteminin tabana doğru tamamen geri çekilmiş durumda olmasını sağlamak için bu anda basınç eklemeye devam edin, hidrolik valf kolunu kaldırma (YUKARI) konumuna getirin ve ardından kaldırın. Sürekli kaldırma 10 dakikadan fazla olmayacaktır.
Bakım
1. Cihazı kullandıktan sonra yüzeyindeki kirleri zamanında temizleyiniz, kuru ve düzenli tutunuz. Nötr temizlik maddesini seçin, temizlik için daha iyidir, aşındırıcı temizlik maddesinin kullanımını yasaklayın.
2. Yapı, hidrolik devre kullanımdan önce ve sonra kontrol edilmeli, yapının hasarsız olduğundan ve hidrolik devrenin normal durumda olduğundan emin olunmalıdır. Gizli tehlikeler varsa zamanında değiştirilmeli veya kullanım durdurulmalıdır.
3. Hidrolik yağının değiştirilmesi
A. Yakıt deposu kapasitesi (tekli): 2,1 L.
B. Hidrolik yağ gereksinimi: 15#hidrolik yağ
C. Hidrolik yağı değiştirme yöntemi: Silindir tertibatı son konuma geri çekilir ve hareketli raflardan indirilir, üst valfi sökün, hidrolik yağını yağ deposundan boşaltın ve ardından yeterli miktarda temiz yedek yağ ekleyin, (not: yağ deposuna yakıt ikmali yaptığınızda filtreleyip yağ kaydını bırakmak gerekir), hidro-silindir kaldırıcıyı yerleştirin ve depodaki yağ yukarı kalkmış, seçilen ve temiz hidrolik yağı enjekte edin (not: bu anda yağ seviyesi tank yüksekliğinin 3/4'ünün üzerinde olmalıdır) sıvı seviyesinin gözetleme penceresinin ortasında, kenardaki kırmızı dairenin üzerinde olmasına göre), silindirin son konumuna geri dönmesinden sonra ve montaj sırasına uygun olarak kullanılabilir.
4. Konteyner Hareket Setini iyi durumda tutun, yağmur, güneş, su, hasar vb. etkenlerden koruyun.
5. Hidrolik sistemde arıza teşhisi ve sorun giderme
Yaygın arıza genellikle Konteyner Hareket Setinin hidrolik sisteminde meydana gelir. Bu nedenle aşağıda genel arıza teşhisi ve hidrolik sistemin ortadan kaldırılması açıklanmaktadır.
Hidrolik ekipmanlar mekanik, hidrolik basınçtan oluşur, arızalar çeşitli şekillerde olur. Bir arıza birçok faktörden kaynaklanabilir, hidrolik sorun giderme analizini yaparken hidrolik prensip şemasını ve hareketli tekerleklerin hidrolik sistem çizimini anlamalısınız. resim 6'ya bakınız. Genel olarak hidrolik sistem arızalarının %80'i hidrolik yağının kirlenmesinden veya hidrolik bileşenlerin çalışmamasından kaynaklanır, arıza teşhisi sırasında bunlar dikkate alınacaktır.

Arıza teşhisi ve sorun giderme
Tablo3 Yaygın arızaların hariç tutulması
Arıza koşulları |
Arıza olgusu ve nedeni |
Eliminasyon yöntemi |
Baskı yok |
Pompa yağı ememedi |
Yakıt deposu, Filtreyi değiştirin |
Pompanın montajı uygun değil, pompa çalışmıyor, kirli. |
Onarın veya değiştirin |
|
Yetersiz basınç |
Pompa veya sıvı silindiri hasarlı ve Dahili sızıntı. |
Değiştirin veya onarın |
Tank seviyesi düşük |
Etiketli Yüksekliğe Kadar Yağ |
|
Silindir çalışmıyor |
Yağsız yakıt deposu |
Hidrolik yağı ekleyin |
El pompasının contası hasarlı, Yağ basıncı yükselmiyor. |
Manuel pompayı sökün, |
|
Contaları değiştirin |
||
Çubuksuz silindir, yağ borusu gevşemiş |
Vidalı boru bağlantısı |
|
Piston çubuğu yağı |
Yağ silindirinin ön tarafındaki conta bileşenleri aşınır ve yıpranır. |
Silindir çubuğu uç contasını çıkarın |
Ortak sızıntı |
Boru bağlantısı gevşek |
Eklemi sıkılaştırın |
Bağlantının sızdırmazlık rondelası hasarlı. |
Sızdırmazlık rondelasını değiştirin |
|
