Logistic Support Bridge

Ang Logistic Support Bridge (LSB) ay katulad ng HD200 bailey bridge at 321-Type panel bridge mula sa kanilang hitsura. Ang pagkakaiba ay ang tumaas na taas ng panel nito sa 2.134m. Para sa ilang tulay na may mas mahabang span, ginamit nito ang paraan ng paghahalili ng mga joints sa pagitan ng Reinforcement Chords at ng joints sa pagitan ng mga panel.

Dami:
Availability:





Magtanong Idagdag sa Basket

Logistic Support Bridge Istruktura ng Truss Malaking Span Bridge Railway Steel Bridge

Paglalarawan ng Produkto

Ang Logistic Support Bridge (LSB) ay katulad ng HD200 bailey bridge at 321-Type panel bridge mula sa kanilang hitsura. Ang pagkakaiba ay ang tumaas na taas ng panel nito sa 2.134m. Para sa ilang tulay na may mas mahabang span, ginamit nito ang paraan ng paghahalili ng mga joints sa pagitan ng Reinforcement Chords at ng joints sa pagitan ng mga panel. Ang pamamaraang ito ay maaaring bawasan ang hindi nababanat na pagpapapangit na dulot ng malalaking butas ng pin. Ginagamit ang pamamaraang pre-arch para mabawasan ang mid-span at vertical deflection sa mas malaking antas. Ang mga bahaging nakakonekta sa bolt ay gumagamit ng paraan ng pag-aayos ng manggas na naka-orient upang mapataas ang katumpakan ng mga koneksyon. Ang paggugupit ay nilikha sa orienting na manggas at ang pag-igting ay binuo sa mga bolts, na nagpapataas sa buhay ng paggamit ng mga bolts at nagsisiguro sa kaligtasan ng mga panel bridge. Ang Sway Brace ay gawa sa integral type at konektado sa transom upang mapabuti ang pangkalahatang katatagan ng binuong steel bridge. Ang bahagi sa pagitan ng braced frame at mga panel ay naayos sa pamamagitan ng bridging upang maiwasan ang buong tulay mula sa baluktot na gilid. Pagkatapos ng pagtayo, magkakaroon ng pre-arched degree sa ibabaw ng span ng tulay. Bukod sa maaari itong tipunin sa mga single-lane na tulay. Ang Logistic Support Bridge (LSB) ay maaari ding i-assemble sa double lane bridge, kaya pinalalawak nito ang saklaw ng aplikasyon nito. Ito ay angkop para sa mga disenyo ng pagkarga ng HS-15,HS-20,HS-25,HL-93 at pedrail-50 atbp.

Teknikal na Pagtutukoy
Span	30ft hanggang 200ft (10ft increment) 9.144m hanggang 60.96m (3.048m increment)
Lapad ng Daan	Single Lane - 4.2m ( na may karagdagang bahagi, ang birdge ay maaaring mag-convert sa Double Lane na 7.35m Lapad)
Marka ng Materyal	Panel chord at transom Steel Grade S460 katumbas
	Iba pang mga bahagi Steel Grade S355 katumbas
	Bolts, turnilyo at nuts Pagsunod sa ISO
Pamantayan sa Pag-load	Daang Militar: Hanggang MLC 80(Sinusubaybayan) / MLC 110(May Gulong)
Pamantayan sa Pag-load	Daang Sibilyan: HS25-44 HA/HB Naglo-load
Proteksyon ng Corrison	Hot DIP Galvanized : Lahat ng structural component at parts ay sumusunod sa BS 1461 at BS1706 equivalent
Ibabaw ng Deck	Nakataas na Lumalaban sa Skid
Pinagsamang Sistema	Pin at Bolt System

Alyas ng Modelo : 100-Uri；CB100；321-uri; Compact-100

Hinango ng Modelo : CB100, HD 100, British 321-Type

Lapad ng net deck ng tulay: 4m

Pinakamataas na haba ng Libreng Span: 51m

Dimensyon ng Panel: 3000mm X 1400mm (Distansya sa gitna ng mga butas)

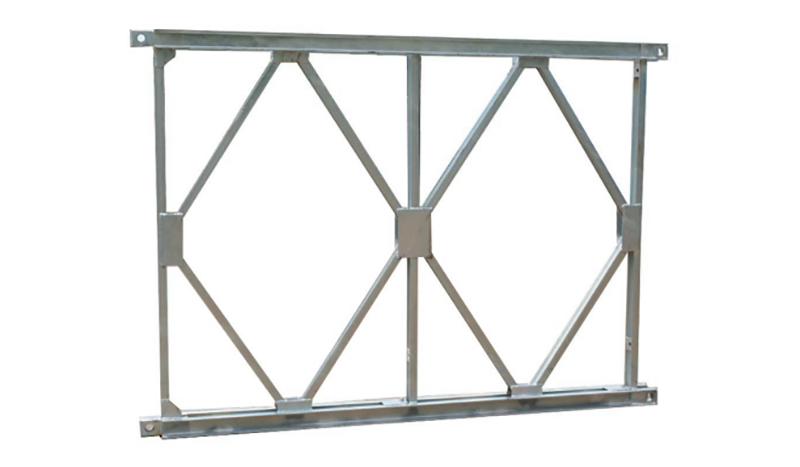

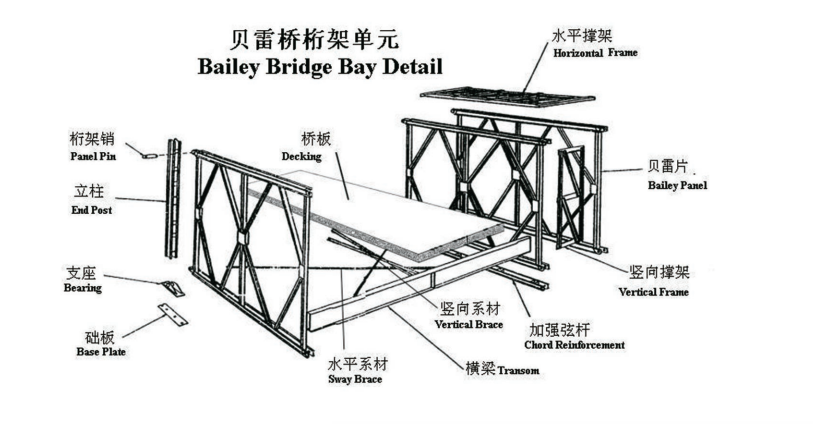

HD200-Type bailey bridge (2) HD200-Type bailey bridge (1)
