Küresel altyapı alanında, tasarım Depreme yatkın bölgelerdeki modüler çelik köprüler, ikincil bir düşünceden birincil mühendislik görevine dönüşmüştür. Sismik aktivitenin sıklığı ve yoğunluğu arttıkça, dayanıklı, hızlı bir şekilde konuşlandırılabilen ve yüksek mukavemetli köprüleme çözümlerine olan talep tüm zamanların en yüksek seviyesindedir.
Yıllık üretim kapasitesi 10.000 tonu aşan üst düzey bir Çinli üretici olan EVERCROSS BRIDGE, bu teknolojik değişimin ön saflarında yer alıyor. CCCC (Çin İletişim İnşaat Şirketi), CREC (Çin Demiryolu Grubu) ve PowerChina gibi endüstri devleriyle stratejik ortaklıklardan yararlanarak, boşlukları kapatmaktan fazlasını yapan, felaketlerden sağ çıkan modüler tasarımlara öncülük ettik. Bu makale, modern modüler çelik köprülerin en şiddetli sismik kuvvetlere dayanabilmesini sağlayan gelişmiş mühendislik stratejilerini araştırıyor.
Sismik tasarımın temel zorluğu depremle 'mücadele etmek' değil, onun saldığı enerjiyi yönetmektir. Yanal yer hareketinin kesme gerilimi altında sıklıkla hasar gören sert beton yapıların aksine, depreme yatkın bölgelerdeki modüler çelik köprülerin tasarımında süneklik ve plastiklik ön planda tutulur.
●Üstün Mukavemet-Ağırlık Oranı: Çelik, aynı yük taşıma kapasitesinde betonarmeden önemli ölçüde daha hafiftir. Daha hafif bir üst yapı, deprem sırasında oluşan atalet kuvvetlerini azaltarak köprünün temelleri ve ayakları üzerindeki sismik talebi etkili bir şekilde azaltır.
●Düktilite Yoluyla Enerji Dağılımı: Yapısal çelik, arızalanmadan önce önemli deformasyona uğrayabilir. Modüler tasarımlarda, genellikle 'kurban elemanlar' olarak adlandırılan belirli bileşenler, enerjiyi bükmek ve absorbe etmek üzere tasarlanmış olup, birincil yapısal iskeleti ölümcül hasarlardan korur.
●Kontrollü Parçalanma: Bu köprüler modüler olduğundan, bölümler arasındaki bağlantılar doğal bir 'sigorta' görevi görür. Bu eklemler, tüm yapının kırılma noktasına ulaşmasını önleyecek hafif, kontrollü hareketlere izin verecek şekilde tasarlanabilir.
Depreme yatkın bölgelerdeki modüler çelik köprülerin tasarımındaki kritik bir bileşen, taban izolasyonu ve sönümleme teknolojilerinin entegrasyonudur. Bu sistemler köprü tabliyesini zeminden ayırarak, tabliyeye minimum enerji aktarımıyla toprağın yapının altında hareket etmesine olanak tanır.
Modern modüler köprülerde genellikle Kurşun Kauçuk Rulmanlar kullanılır. Bunlar, merkezi bir kurşun çekirdekli, değişen kauçuk ve çelik plaka katmanlarından oluşur. Kauçuk yanal esneklik sağlarken, kurşun çekirdek deprem sırasında esneyerek enerjiyi dağıtır.
FPS, sismik kuvveti azaltmak için sarkaç prensibini kullanır. Köprü kavisli bir kaydırıcının üzerinde oturuyor; Bir deprem sırasında köprü tabliyesi kavisli yüzeyde yukarı doğru kayar, kinetik enerjiyi potansiyel enerjiye ve sürtünmeye dönüştürür, bu da sarsıntı durduğunda doğal olarak köprüyü merkezler.
Ağır hizmet kamyonundaki şoklara benzer şekilde, viskoz amortisörler harekete direnmek ve ısıyı dağıtmak için hidrolik sıvıyı kullanır. Modüler çelik köprülerde bunlar, aşırı salınımlar sırasında parçaların çarpışmasını (çarpılmasını) önlemek için genellikle genleşme derzlerine monte edilir.
Mevcut köprü literatüründeki en önemli 'bilgi boşluklarından' biri, modüler sistemlerde yapısal artıklığın rolüdür. EVERCROSS BRIDGE'de mühendislik felsefemiz 'Çoklu Yük Yolu' teorisi etrafında dönmektedir.
Geleneksel bir köprüde, tek bir kritik payandanın veya kirişin arızalanması, ilerleyen bir çöküşe yol açabilir. Ancak depreme dayanıklı bölgelerdeki modüler çelik köprülerin tasarımında yedekli bağlantılara sahip kafes veya kutu kiriş sistemi kullanılmaktadır. Sismik bir olayın bir modülü veya bağlantıyı tehlikeye atması durumunda yük otomatik olarak bitişik elemanlara yeniden dağıtılır.
●Yüksek Mukavemetli Hava Koşullarına Dayanıklı Çelik (Q345/Q420): Depremlerin hızlı döngülü yükleme özelliklerinde bile yüksek akma dayanımını koruyan özel çelik kaliteleri kullanıyoruz.
●Hassas Üretim: Bileşenleri kontrollü bir fabrika ortamında üreterek (ISO 9001 ve EN 1090 ile uyumlu), sahada beton dökümünde sıklıkla karşılaşılan 'insan hatasını' ortadan kaldırıyoruz ve her cıvata ve kaynağın sismik tasarım spesifikasyonunun %100'ünü karşılamasını sağlıyoruz.
Aşağıdaki tablo, CCCC ve CREC gibi küresel kuruluşların neden yüksek riskli bölgeler için modüler çeliği giderek daha fazla tercih ettiğini vurgulamaktadır.
Özellik |
Modüler Çelik Köprü |
Geleneksel Beton Köprü |
Sismik Ağırlık |
Ultra hafif; temel yükünü azaltır |
Ağır; eylemsizlik kuvvetini artırır |
Süneklik |
Son Derece Yüksek; 'bükülür ama kırılmaz' |
Kırılgan; çatlamaya/çökmeye eğilimli |
Onarım Hızı |
Günler. Belirli modülleri değiştirin |
Aylar. Çoğu zaman tam yeniden inşa gerektirir |
Temel Maliyetleri |
Düşük; daha küçük iskeleler gerekli |
Yüksek; büyük kazık gerektirir |
Ömür |
Galvaniz kaplamayla 100+ yıl |
50-75 yıl; inşaat demiri korozyonuna eğilimli |
2024-2025 köprü teknolojisindeki önemli bir yenilik, sismik sonrası toparlanmaya odaklanılmasıdır. Bir afet sonrasında acil durum hizmetleri için altyapının birkaç saat içinde çalışır hale gelmesi gerekir.
Geleneksel beton köprüler, iç çatlakları bulmak için kapsamlı ultrasonik ve X-ışını testlerine ihtiyaç duyar. Buna karşılık, modüler çelik köprüler tüm yük taşıyan elemanların doğrudan görsel olarak incelenmesine olanak tanır.
EVERCROSS Kurtarma Avantajı:
●Hemen Erişim: Bileşenler döküm değil cıvatalı olduğundan, mühendisler olaydan hemen sonra cıvata torkunu ve bağlantı hizalamasını kontrol edebilirler.
●Bölümsel Değiştirme: Bir modül hasar görürse, 47.000 m2'lik üretim üssümüzden yeni bir parça kamyonla getirilebilir ve standart vinçler kullanılarak değiştirilebilir, böylece trafiği çok kısa sürede eski haline getirir.

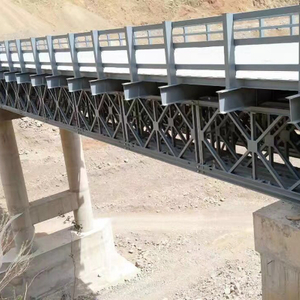

●Geçiciden Kalıcıya Geçiş: Modüler köprülerimiz (200 Tipi Bailey köprüsü gibi) acil durum geçişleri olarak hizmet verebilir ve daha sonra kalıcı yapılara dönüştürülebilir.
EVERCROSS BRIDGE'in başarısı, büyük devlet mülkiyetindeki kuruluşlarla (KİT'ler) olan deneyimlerimize dayanmaktadır. Hong Kong-Zhuhai-Makao Köprüsü bileşenleri ve çeşitli yüksek hızlı demiryolu destekleri gibi projelerde China Communications Construction Company (CCCC) ve China Demiryolu Grubu (CREC) ile yaptığımız işbirlikleri, sismik tasarımlarımızı küresel ölçekte doğrulamıştır.
Bu projelerde, depreme yatkın bölgelerdeki modüler çelik köprülerin tasarımının, AASHTO LRFD (ABD) ve Eurocode'lar da dahil olmak üzere katı uluslararası standartları karşılaması gerekmektedir. Yıllık 10.000 tonun üzerinde yüksek hassasiyetli çelik teslim etme yeteneğimiz, jeolojik açıdan istikrarsız bölgelerde bile en büyük uluslararası projelerin bile programa uygun kalmasını sağlar.
2030'a doğru baktığımızda 'akıllı köprü' gerçeğe dönüşüyor. Depreme yatkın bölgelerdeki modüler çelik köprülerin gelecekteki tasarımları şunları içerecektir:
●Gömülü Gerinim Ölçerler: Sismik bir olay sırasında gerçek zamanlı verileri merkezi bir merkeze bildiren çelik modüllerin içindeki sensörler.
●Yapay Zeka Odaklı Kestirimci Bakım: Bir arıza meydana gelmeden önce hangi modüllerin ayarlanması gerekebileceğini tahmin etmek için titreşim modellerini analiz eden algoritmalar.
●Aktif Sönümleyiciler: Gelen deprem dalgalarının frekansına göre direnç seviyelerini milisaniye cinsinden ayarlayan sönümleyiciler.
Modüler çelik köprü tasarımına geçiş, sismik güvenliğe yaklaşımımızda bir paradigma değişikliğini temsil ediyor. Mühendisler, çeliğin doğasında olan esnekliği gelişmiş izolasyon teknolojileri ve modüler yedeklilik ile birleştirerek artık yalnızca 'depreme dayanıklı' değil aynı zamanda 'depreme dayanıklı' bir altyapı inşa edebilirler.
Alanında bir lider olarak EVERCROSS BRIDGE, CCCC'den uluslararası devlet kurumlarına kadar ortaklarımızın gezegendeki en güvenli, en verimli köprüleme çözümlerine erişmesini sağlayarak mümkün olanın sınırlarını zorlamaya devam ediyor.
Yüksek deprem bölgesinde bir proje mi planlıyorsunuz? Kapsamlı bir teknik danışmanlık için EVERCROSS BRIDGE ile bugün iletişime geçin ve uzman ekibimizin dayanıklılığa giden yolunuzu tasarlamasına izin verin
Modüler çelik köprüler daha hafiftir, sismik atalet kuvvetlerini azaltır ve yüksek sünekliğe sahiptir, bu da onların yıkıcı bir arıza olmadan enerjiyi absorbe etmelerine ve dağıtmalarına olanak tanır.
Bunlar bir deprem sırasında ilk önce eğilmek veya deforme olmak üzere tasarlanmış özel modüler bileşenlerdir. Kolayca değiştirilebilen bu parçaların 'feda edilmesi' ile köprünün ana yapısal bütünlüğü korunur.
Kesinlikle. Modüler köprüler genellikle acil durum kullanımıyla ilişkilendirilse de, modern mühendislik (GW-D Tipi gibi), en yüksek uluslararası sismik kuralları (AASHTO/Eurocode) karşılayan kalıcı kurulumlara olanak tanır.
Bileşenler standartlaştırılmış ve cıvatalanmış olduğundan, geleneksel beton onarımında aylar veya yıllar süren bir işlemle karşılaştırıldığında, hasarlı bir modül genellikle birkaç gün içinde değiştirilebilir.
Evet. Ar-Ge merkezimizden ve 10.000 ton'dan fazla kapasitemizden yararlanarak, belirli sismik bölge gereksinimlerine (Bölge 1'den Bölge 4'e) ve toprak koşullarına göre özel olarak tasarlanmış modüler tasarımlar sunuyoruz.
