A Bailey Trestle Bridge é uma ponte temporária construída para necessidades de construção de engenharia e transporte.

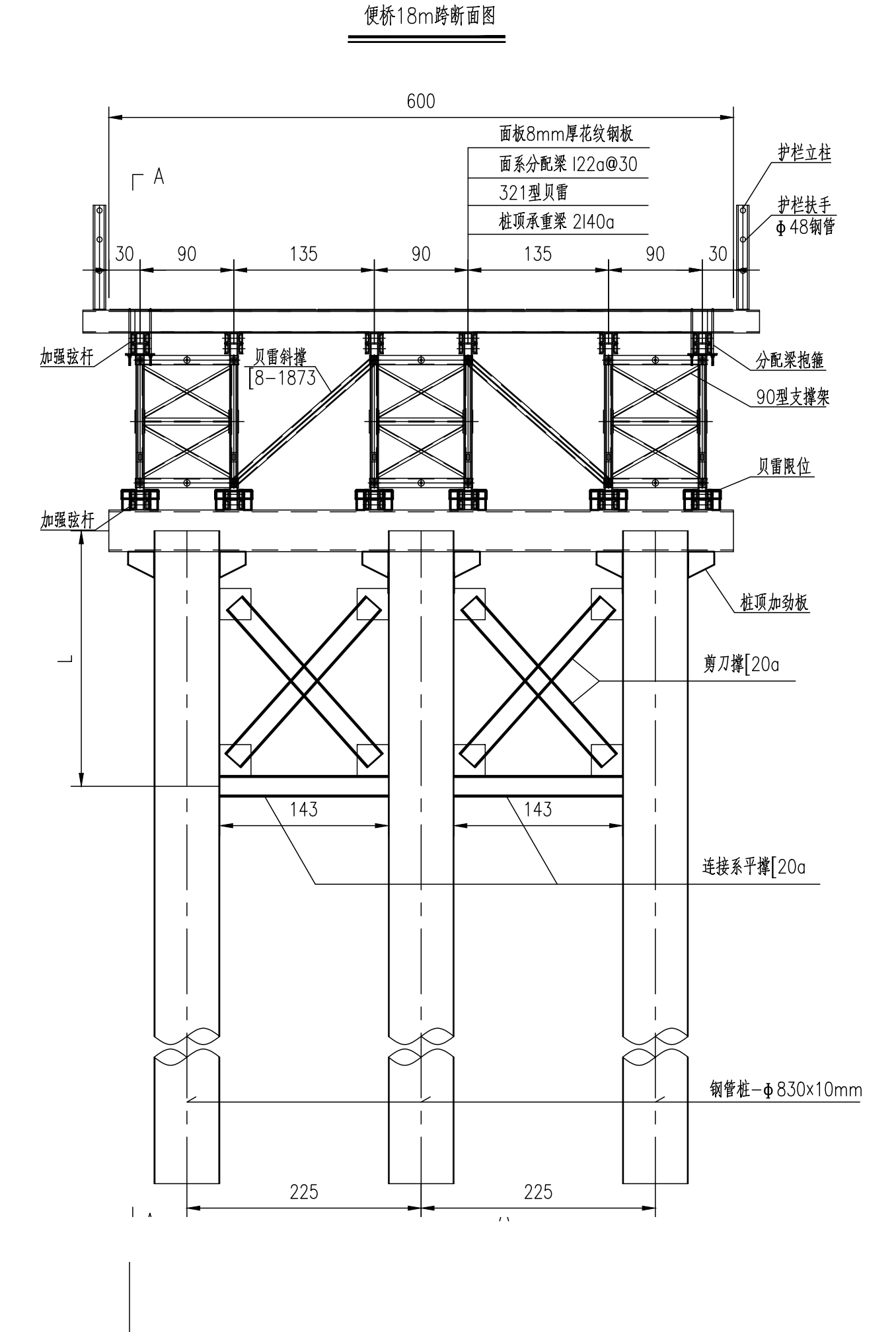

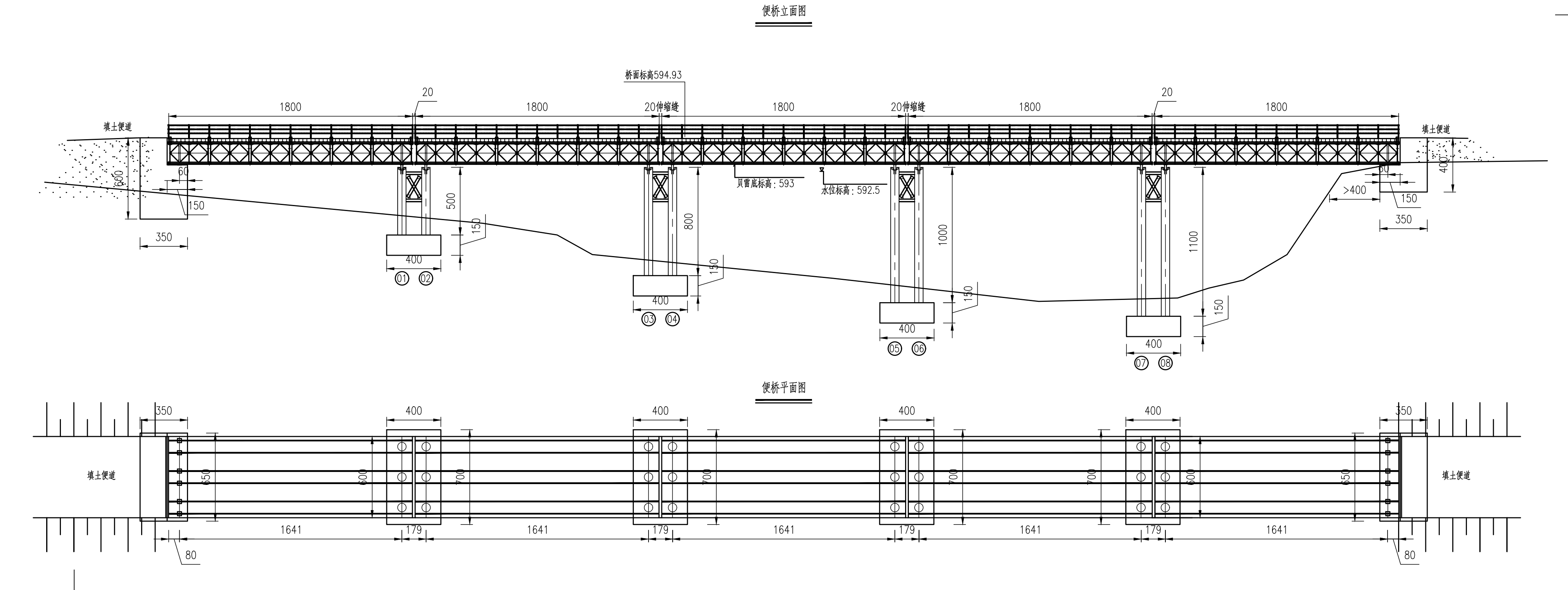

A estrutura principal é composta por viga Bailey, estrutura de suporte, viga, viga longitudinal, painel de ponte, guarda-corpo, encontro e píer, com grande capacidade de carga e design de largura flexível. Este tipo de ponte de construção tem baixo custo e construção rápida, sendo amplamente utilizada na construção de estradas e pontes.
Quando o transporte terrestre e aquático em ambos os lados da ponte não consegue atender aos requisitos de construção e transporte na área montanhosa, a ponte de construção deve ser construída. A ponte de construção geralmente possui características de estrutura simples e baixo custo, mas deve ser segura e firme para atender às exigências de engenharia de construção e transporte.
| Tabela de força interna permitida da treliça da ponte Bailey | |||||||||||
| Tipo de ponte | Ponte não reforçada | Reforçar Ponte | |||||||||
| Força Interna Permitida | SS | DS | TS | DD | DT | SS | DS | TS | DD | DT | |
| Momento fletor admissível[M](kN·m) | 788.2 | 1576.4 | 2246.4 | 3265.4 | 4653.2 | 1687.5 | 3375 | 4809.4 | 6750 | 9618.8 | |
| Força de cisalhamento admissível[Q](kN) | 245.2 | 490.5 | 698.9 | 490.5 | 698.9 | 245.2 | 490.5 | 698.9 | 490.5 | 698.9 | |
| Nota: O valor da tabela é o valor da metade da ponte, e a ponte completa deve ser multiplicada por 2. | |||||||||||
