Bailey Bridges é um tipo de sistema de ponte pré -fabricado, modular e portátil que foi desenvolvido durante a Segunda Guerra Mundial para aplicações militares.
Design e Engenharia:
O design do andaime Bailey Bridge envolve a seleção de membros de aço apropriados, detalhes da conexão e configurações de montagem para atender aos requisitos de suporte e span de carga.
Os engenheiros usam o software de análise estrutural e os princípios de engenharia para otimizar o design, garantindo fatores suficientes de força, estabilidade e segurança.
A modularidade e a facilidade de montagem são considerações críticas de projeto para o andaimes de Bailey Bridge.
Fabricação e componentes:
Os componentes de aço para o andaimes de Bailey Bridge, como acordes, transportes e membros do suporte, são fabricados com precisão usando técnicas como corte, perfuração e soldagem.
Os componentes padronizados e intercambiáveis são produzidos para facilitar a montagem rápida e a desmontagem no local.
Medidas estritas de controle de qualidade são implementadas durante o processo de fabricação para garantir a precisão dimensional e a integridade estrutural.
Preparação de superfície e revestimentos:
Os componentes de aço passam por preparação de superfície, incluindo limpeza, degradação e aplicação de tinta, para fornecer proteção contra corrosão e um acabamento durável.
A seleção de revestimentos considera fatores como exposição ambiental, facilidade de aplicação e necessidade de montagem rápida e desmontagem.
Transporte e armazenamento:
Os componentes fabricados em Bailey Bridge são projetados para transporte e armazenamento eficientes, geralmente em pacotes compactos e modulares.
Os equipamentos especializados de transporte e manuseio, como paletes ou caixas, são usados para proteger os componentes durante o transporte e o movimento.
As considerações de armazenamento no local incluem proteção contra clima, acessibilidade e organização para implantação rápida.
Assembléia e implantação:
O andaime Bailey Bridge é montado no local usando um processo bem estabelecido e passo a passo que enfatiza velocidade e eficiência.
Ferramentas, gabaritos e equipamentos de elevação especializados são utilizados para facilitar a montagem, garantindo o alinhamento correto e a conexão dos componentes.
A natureza modular do sistema Bailey Bridge permite a rápida implantação e adaptação a vários requisitos de extensão e condições do terreno.
Manutenção e inspeção:
As inspeções regulares dos andaimes de Bailey Bridge são cruciais para identificar qualquer dano, desgaste ou deterioração dos componentes.
A manutenção preventiva, como pintura de retoque ou substituição de componentes, é realizada para manter a integridade estrutural e a segurança da ponte.
A manutenção de registros e a documentação da história da ponte, incluindo reparos ou modificações, são essenciais para garantir seu desempenho confiável.
O processamento e considerações para o andaime de ponte do tipo Bailey priorizam modularidade, implantação rápida e facilidade de montagem e desmontagem. Os componentes padronizados, juntamente com os métodos eficientes de fabricação e transporte, permitem a instalação e realocação rápidas dessas estruturas de pontes temporárias, tornando -as valiosas em resposta a emergências, operações militares e projetos de infraestrutura.
O andaime de ponte do tipo Bailey possui uma ampla gama de aplicações, principalmente no domínio da infraestrutura de ponte temporária e de emergência. Aqui estão algumas das principais aplicações do Bailey Type Bridge Scaffolding:
Aplicações militares:
Rápida implantação de infraestrutura de ponte para operações militares e movimentos de tropas
Substituição de pontes danificadas ou destruídas em zonas de combate.
Facilitar o movimento de veículos e equipamentos militares pesados através de obstáculos
Resposta e recuperação de desastres:
Fornecendo soluções temporárias de ponte após desastres naturais, como inundações, terremotos ou deslizamentos de terra.
Permitindo acesso de emergência e restauração de vínculos de transporte durante situações de crise
Servindo como um substituto temporário para pontes que foram danificadas ou destruídas.
Construção temporária de ponte:
Construindo pontes temporárias durante a construção ou reparo de estruturas permanentes de ponte.
Fornecer uma solução econômica e eficiente para requisitos de ponte de curto prazo, como durante a construção ou manutenção de estradas.
Infraestrutura civil:
Servindo como um substituto temporário para envelhecimento ou pontes de deficiência estruturalmente
Facilitar o movimento de equipamentos ou veículos pesados nos rios, riachos ou outros obstáculos durante projetos de infraestrutura.
Fornecendo acesso temporário à ponte durante a construção ou reparo de pontes permanentes
Terreno remoto e desafiador:
Permitindo a construção de pontes em áreas remotas, inacessíveis ou difíceis de alcançar
Superando os obstáculos geográficos, como desfiladeiros, desfiladeiros ou vales, onde a construção permanente da ponte pode ser um desafio
Treinamento e exercícios:
Usado em exercícios de treinamento militar e de engenharia civil para simular cenários de construção de pontes do mundo real
Fornecendo uma plataforma versátil para praticar técnicas rápidas de implantação e montagem
A natureza modular e portátil dos andaimes da ponte do tipo Bailey, combinada com sua facilidade de montagem e desmontagem, o torna uma ferramenta altamente versátil e valiosa para uma ampla gama de aplicações, desde operações militares a projetos de resposta a desastres e infraestrutura civil. Sua capacidade de ser rapidamente implantada e reconfigurada para atender a requisitos específicos o tornou um componente indispensável da engenharia e construção de pontes modernas.
| Comparação do desempenho técnico da construção de suporte | ||
| Tipo de suporte | Tigela de fivela de fivela completa suporte de salão | BAILEY BEAM SUPORTE |
| Estrutura de estresse | A condição de força é simples e a análise de força é relativamente simples. | O modo de transmissão de força é claro, mas a análise de força é complicada. |
| Desempenho de segurança | Quando a altura estiver muito alta, afetará a estabilidade geral e, quando as condições geológicas forem complexas, a carga de trabalho de tratamento da fundação é grande e o assentamento desigual reduzirá a segurança geral. Há mais pessoal da construção, grande intensidade do trabalho, fáceis de ocorrer acidentes de segurança, componentes únicos, baixa resistência ao impacto. |
O grande número de componentes é pequeno, é mais fácil garantir a segurança da construção, o uso de máquinas é mais fácil de ocorrer acidentes de segurança mecânicos, a estrutura é rígida e flexível e a resistência ao impacto é forte. |
| Condição topográfica | Quando o terreno é íngreme, é difícil suavizar a superfície e é muito difícil lidar com a articulação do solo de rocha. | Menos influência topográfica. |
| Dificuldade de construção | É difícil lidar com a fundação e fácil de configurar e remover o suporte. | A situação da construção é mais complicada, o levantamento dos componentes é difícil e o desmantelamento não é fácil. |
| Desempenho econômico | O custo básico do processamento é alto, a entrada do material é grande, mas é mais solteira, o número de requisitos de pessoal é grande, o investimento em equipamentos mecânicos é relativamente pequeno, a velocidade de construção é lenta, o custo total do suporte é alto e a economia é baixa. |
O custo básico de processamento é relativamente baixo, o investimento material é relativamente menor, mas a forma é mais, os requisitos de pessoal são menores, mas a qualidade do pessoal é alta, o investimento em equipamentos mecânicos é maior, a velocidade de construção é mais rápida, o custo total do suporte é menor e a economia é maior. |

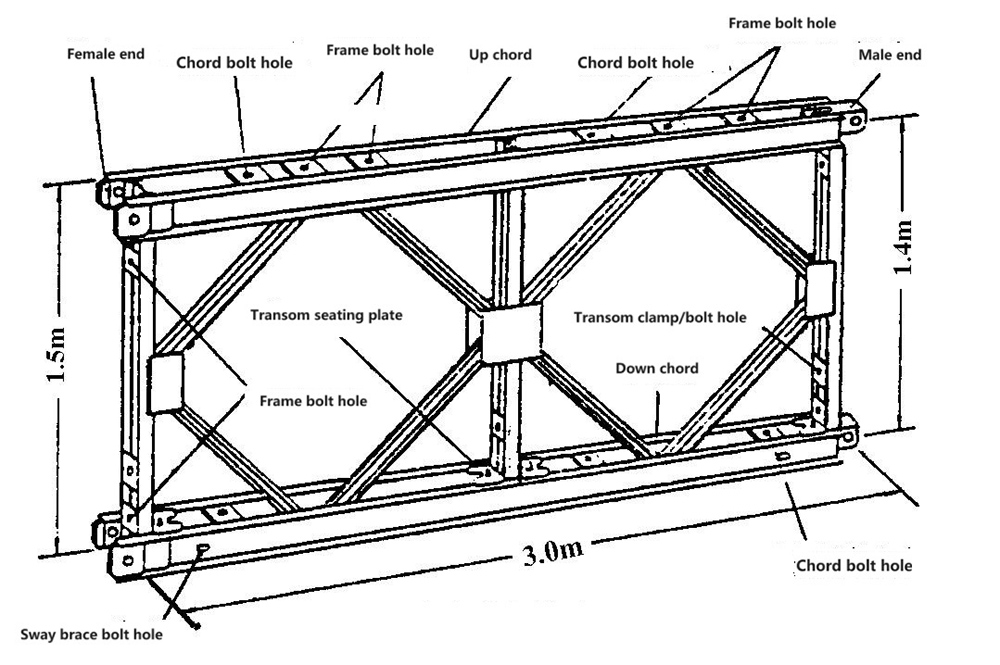

| Desempenho de Bailey Bar | ||||
| Nome | Materiais | Padrão de seção transversal | Área transversal (CM2) | Capacidade teórica de transporte permitido (KN) |
| Acorde | Q355 | ] [10 (aço do canal) | 25.48 | 560 |
| Barra vertical | Q355 | I 8 (eu aço) | 9.52 | 210 |
| Barra diagonal | Q355 | I 8 (eu aço) | 9.52 | 171 |
