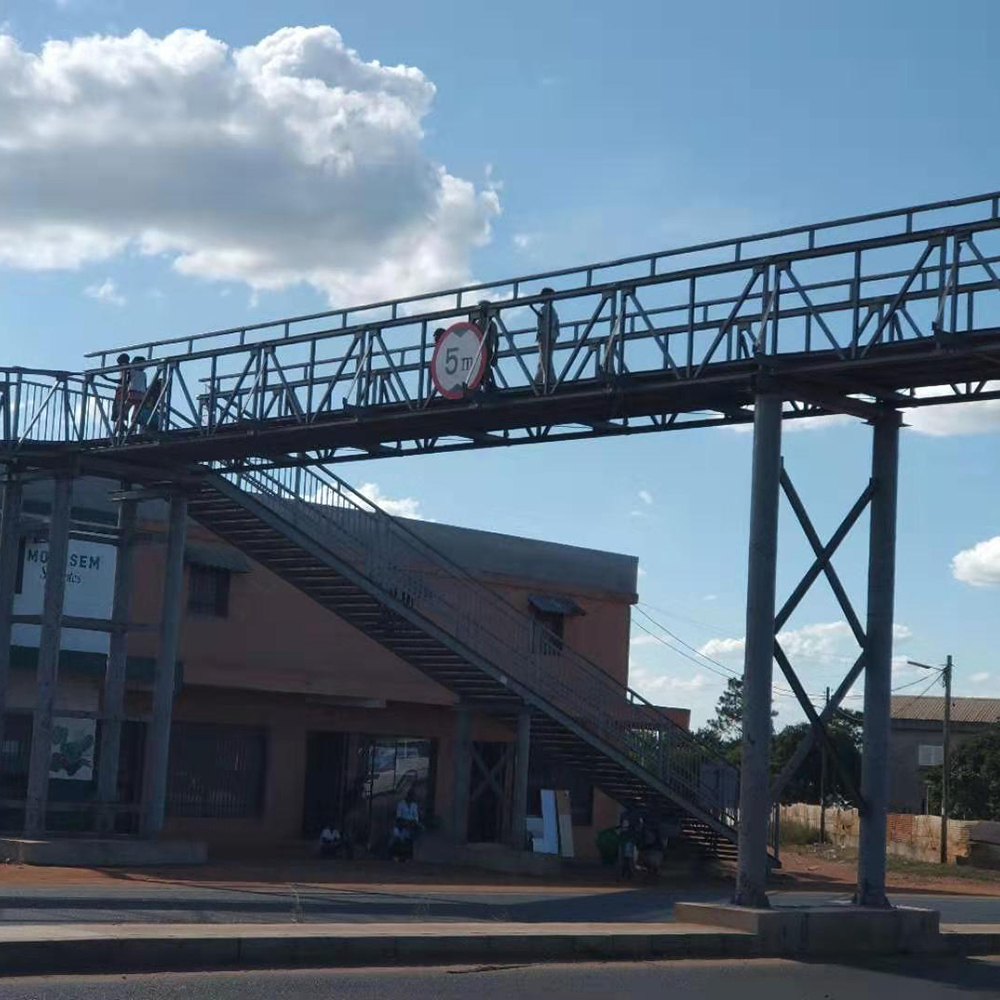

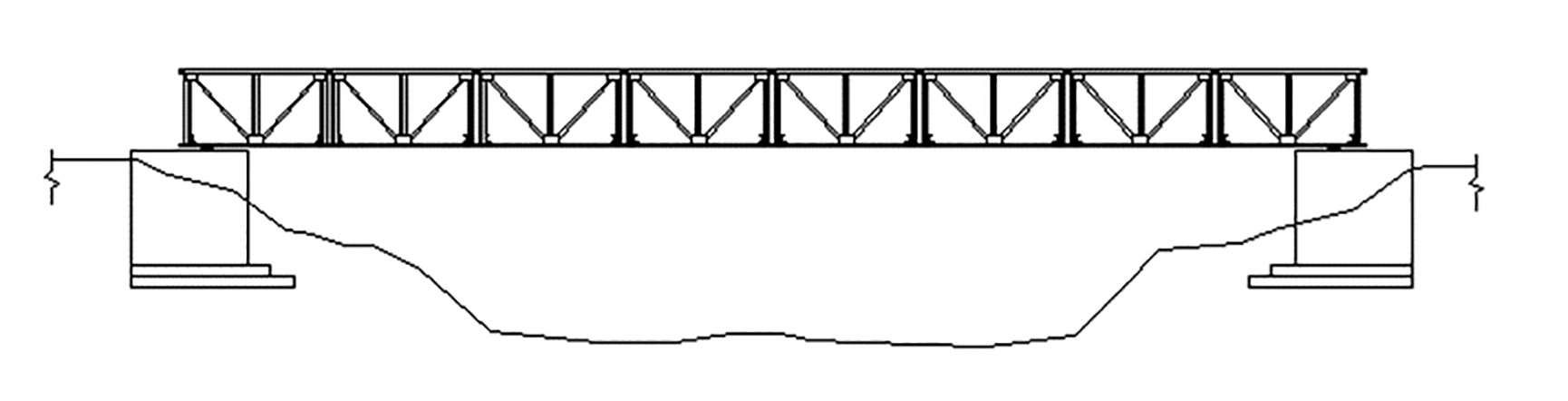

Μετά από χρόνια συζήτησης και συνεργασίας, η γέφυρα πεζών έχει εφαρμόσει τα πλεονεκτήματα της γέφυρας Bailey και τη βέλτιστη επιλογή υλικού στα έργα της. Ο Steam Great Wall έχουν ανατεθεί να αναπτύξει και να σχεδιάσει μια ελαφριά γέφυρα πεζών. Ο σχεδιασμός της γέφυρας έχει δοθεί δεόντως εκτιμήσεις στη ζήτηση της λειτουργίας, στη φυσική περιβαλλοντική κατάσταση, στην τεχνική σκοπιμότητα, στη μεταφορά υλικών και στο κόστος κλπ. Καθώς η απαίτηση για φόρτωση ήταν μικρότερη, τα δομικά μέλη της επιτροπής Bailey θα μπορούσαν να επαναληφθούν σε ένα ελαφρύτερο βάρος, ικανοποιώντας τις ανάγκες της για τις οικονομικές, μεταφορές, κατασκευές και άλλα μέσα. Με την προϋπόθεση της εξασφάλισης της ασφάλειας, η γέφυρα πεζών υπερέχει τους συμβατικούς περιορισμούς της γέφυρας Bailey όπως αναφέρθηκε και έχει το μοναδικό πλεονέκτημα της εφαρμογής στα έργα γέφυρας πεζών.
| Τιμή σχεδίασης για τη συγκόλληση της αντοχής της άρθρωσης (MPA) | ||||||||||||||||||||
| Ατσάλι | Συγκόλληση με συγκόλληση/ συγκόλληση | Συγκόλληση φιλέτου F fd | ||||||||||||||||||
| Μοντέλο | Πάχος (mm) | Συμπίεση f cd, w | Ένταση ftd, w | Διάτμηση FVD, W | ||||||||||||||||
| Χάλυβα Q235 | ≤16 | 190 | 160 | 110 | 140 | |||||||||||||||
| 16 ~ 40 | 180 | 155 | 105 | |||||||||||||||||
| 40 ~ 100 | 170 | 145 | 100 | |||||||||||||||||
| Ατσάλι Q345 | ≤16 | 275 | 235 | 160 | 175 | |||||||||||||||
| 16 ~ 40 | 270 | 230 | 155 | |||||||||||||||||
| 40 ~ 63 | 260 | 220 | 150 | |||||||||||||||||
| 63 ~ 80 | 250 | 215 | 145 | |||||||||||||||||
| 80 ~ 100 | 245 | 210 | 140 | |||||||||||||||||
| Μοντέλο ψευδώνυμο: PB100 Modular Footbridge |
| PB100 Modular Footbridge Steel Bridge |
| Πλάτος διαδρόμου: 1,3m ~ 1,5m |
| Μέγιστο ελεύθερο εύρος: 16μ |
| Διάσταση πάνελ: 2000mm x 1200mm |
