Когда подъездные пути узкие, погода непредсказуема, а населенные пункты или промышленные предприятия не могут дождаться традиционного строительства, выбор между Переносной мост Бейли и сверхпрочный стальной мост становятся стратегическим инфраструктурным решением. Оба решения представляют собой сборные стальные мосты, но они решают разные проблемы: в одном приоритет отдается мобильности и быстрому развертыванию, в то время как в другом приоритетом является более высокая пропускная способность, более длительный расчетный срок службы и производительность для конкретного проекта.
Для государственных учреждений, подрядчиков EPC, горнодобывающих компаний, групп реагирования на стихийные бедствия и органов управления сельскими дорогами правильный выбор зависит не только от длины пролета. Это требует инженерно-технического анализа динамической нагрузки, частоты движения, транспортных ограничений, состояния фундамента, монтажного оборудования, ожидаемого жизненного цикла и требований местных норм проектирования.
> Мнение эксперта: при удаленном возведении мостов самый быстрый мост не обязательно является лучшим мостом. Лучшим решением является система, которую можно безопасно транспортировать, реально установить и надежно эксплуатировать при фактических нагрузках проекта.

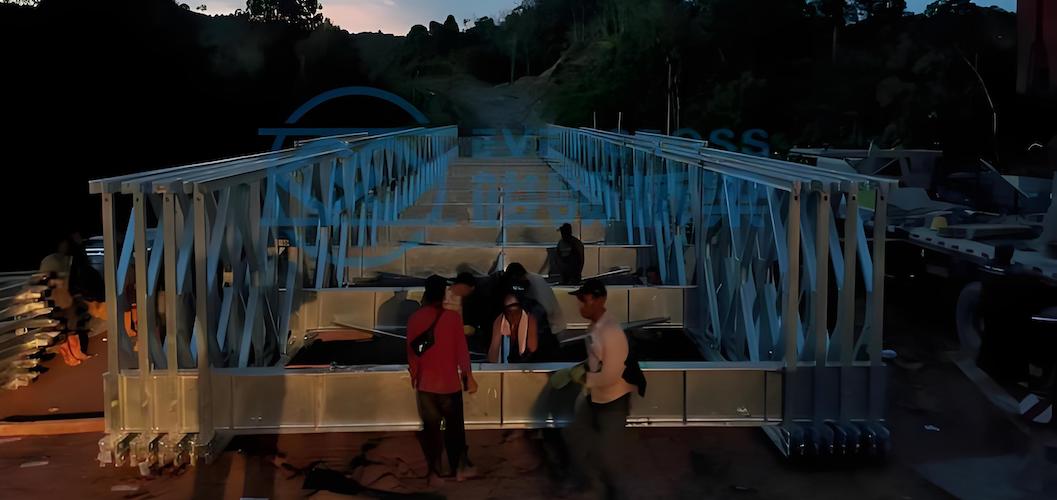

Переносной мост Бейли представляет собой панельную сборную мостовую систему со стальными фермами. В нем используются стандартизированные панели, фрамуги, распорные рамы, элементы настила, штифты и болты, которые можно транспортировать с управляемыми нагрузками и собирать на месте.
Система зародилась как концепция быстро развертываемого военного моста, но со временем превратилась в практическое решение для доступа к гражданским чрезвычайным ситуациям, связи в сельской местности, строительных объездов, шахтерских дорог, оказания помощи при стихийных бедствиях, а также временных или полупостоянных переходов. Определяющим преимуществом является модульность : компоненты могут быть сконфигурированы в различные конструкции ферм в соответствии с требуемыми пролетами и условиями нагрузки.
Для удаленного возведения моста портативный мост Бейли особенно полезен там, где недоступны большие краны, бетоносмесительные установки или узкоспециализированные бригады. В исследовании Федерального управления автомобильных дорог отмечается, что сборные стальные мосты исторически способствовали быстрой мобилизации в отдаленных местах и замене поврежденных переходов во время чрезвычайных ситуаций.
- Стандартизированные стальные ферменные панели и повторяемые детали соединений.
- Транспортабельные компоненты, подходящие для дорог с ограниченным доступом и отдаленных регионов.
- Гибкие конфигурации для однополосного, двухполосного, пешеходного и временного объезда.
- Внедрение методов поэтапной сборки, которые могут снизить необходимость ложных работ на водном пути.
- Возможность разборки, перемещения и повторного использования, если проект является временным.
- Пригодность для экстренной замены моста и быстрого восстановления критического доступа
Современные системы типа Бейли с тяжелыми панелями также могут быть спроектированы с учетом значительных требований к трафику. Однако об их реальной емкости никогда нельзя судить только по каталожной этикетке; его необходимо проверить на соответствие пролету, конфигурации фермы, системе настила, нагрузкам на ось, усталостным нагрузкам, ветру, сейсмическому воздействию и руководящим нормам.

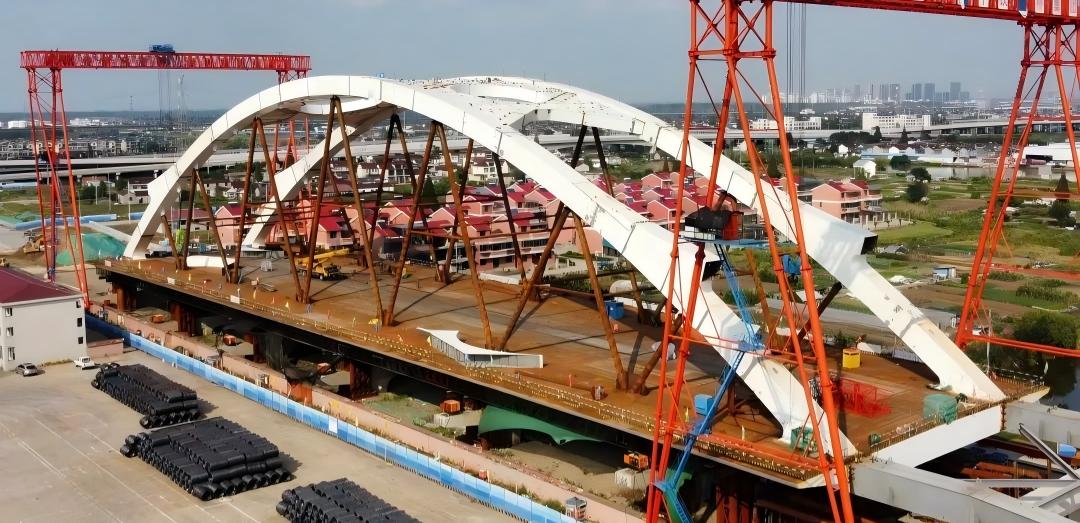

Стальной мост для тяжелых условий эксплуатации — это более широкая категория инженерных стальных мостовых конструкций, предназначенных для высоких нагрузок, частого движения, более длинных пролетов, более широких пролетов или длительной постоянной эксплуатации. В нем могут использоваться пластинчатые балки, коробчатые балки, фермы, модульные балки, композитные настилы или стальные надстройки по индивидуальному заказу.
В отличие от портативного моста Бейли, который основан в основном на повторяемых модульных панелях, сверхпрочный стальной мост обычно изготавливается с учетом проекта. Это позволяет инженерам оптимизировать надстройку для тяжелой горнодобывающей техники, перегруженных логистических перевозок, многополосного движения по автомагистралям, железнодорожных коридоров, широких промышленных подъездных дорог или сложных условий окружающей среды.
Мост из сверхпрочной стали также можно изготовить заранее. Фактически, изготовление за пределами площадки является основным преимуществом строительства стальных мостов, поскольку оно поддерживает контролируемое производство, сокращает трудозатраты на местах и ограничивает время, которое рабочие проводят в опасных строительных зонах.
- Постоянные автодорожные мосты и масштабная модернизация сельских дорог.
- Транспортные дороги для горнодобывающей промышленности, карьеров, лесного хозяйства и энергетики.
- Порты, логистические центры и промышленные подъездные пути.
- Высоконагруженные переезды для перевозки ветряных турбин, трансформаторов или тяжелого оборудования.
- Длиннопролетные переезды, где модульные панельные мосты становятся неэффективными.
- Мосты, требующие индивидуальной ширины, тротуары, инженерные коммуникации, барьеры или дренажные системы.
Следующее сравнение поможет владельцам проектов определить, какое решение удаленного моста лучше соответствует их эксплуатационным требованиям.
Фактор принятия решения |
Портативный мост Бейли |
Сверхпрочный стальной мост |
Основная цель |
Быстрый, адаптируемый, модульный переход |
Высокопроизводительный, долговечный и специализированный переход |
Типичное развертывание |
Аварийная ситуация, временный подъезд, сельские дороги, объезды |
Постоянные дороги, промышленные маршруты, крупнотоннажный транспорт |
Транспортная логистика |
Компоненты могут поставляться меньшими, повторяемыми партиями. |
Изготовленные секции большего размера могут потребовать тщательного планирования перевозок. |
Оборудование на месте |
Часто может использовать более легкое подъемное оборудование или методы запуска. |
Обычно требуются краны, разработанные планы подъема и более крупные бригады. |
Гибкость дизайна |
Гибкая конфигурация панелей и ферм. |
Высокая гибкость благодаря индивидуальному проектированию конструкций |
Грузоподъемность |
Может быть значительным, но диапазон и конфигурация сильно влияют на емкость. |
Лучше подходит для устойчивых тяжелых осевых нагрузок и высокого спроса на трафик. |
Эффективность диапазона |
Лучше всего подходит для коротких и средних модульных пролетов. |
Более эффективен для длинных пролетов и сложной геометрии. |
Многоразовое использование |
Высокий потенциал демонтажа и передислокации |
Обычно разрабатывается как постоянный ресурс, ориентированный на конкретный сайт. |
Скорость строительства |
Очень быстро, когда стандартизированные компоненты соответствуют потребностям |
Быстро по сравнению с монолитной конструкцией, но часто медленнее, чем панельные системы. |
Начальное проектирование |
Относительно оптимизирован для стандартных конфигураций |
Более обширный, особенно для фундаментов, усталости и нестандартных нагрузок. |
Роль жизненного цикла |
Временное, аварийное, постоянное потребление от низкого до умеренного, в зависимости от конструкции |
Постоянная, востребованная инфраструктура, ориентированная на управление активами |
Это сравнение не следует интерпретировать как «легкий мост против прочного моста». Правильно сконфигурированный мост Бейли из тяжелых панелей может выдерживать большие нагрузки, в то время как плохо спроектированный стальной мост, изготовленный по индивидуальному заказу, все равно может не соответствовать эксплуатационным потребностям. Инженерный вопрос заключается в том, имеет ли выбранная система достаточную прочность, жесткость, сопротивление усталости, характеристики палубы, фундамента и запас прочности для определенного сценария проектирования.
Нагрузка обычно является первым решающим фактором. Портативный мост Бейли может обеспечить высокую производительность для транспортных средств экстренной помощи, местного дорожного движения, строительной техники и некоторых промышленных нагрузок. Тем не менее, по мере увеличения длины пролета требования к конструкции возрастают, и полезная грузоподъемность может снизиться, если не будет усилена ферменная конструкция.
Сверхпрочный стальной мост, как правило, является лучшим выбором, когда по переходу приходится проезжать повторяющиеся тяжелые грузовики, транспортные средства с большой полной массой, сосредоточенные нагрузки на оси, негабаритные промышленные грузы или большие ежедневные объемы движения. Индивидуальные балочные или ферменные системы могут быть спроектированы на основе точной модели загрузки транспортного средства, а не полагаться в первую очередь на стандартизированные конфигурации панелей.
Распространенной ошибкой при закупках является запрос «60-тонного моста» без определения геометрии машины. Два транспортных средства с одинаковой полной массой могут создавать совершенно разные структурные эффекты из-за расстояния между осями, нагрузки на оси, хода колес, торможения, положения полосы движения и частоты пересечений.
Прежде чем выбрать любую систему, разработайте расчетный график движения , который включает:
1. Максимальная полная масса автомобиля и распределение нагрузки по осям.
2. Габариты автомобиля, колесная база и количество осей.
3. Ожидаемое количество пересечений в день и направление движения.
4. Будущий рост трафика и необычные требования к разрешенной нагрузке
5. Потребности пешеходов, мотоциклистов, скота или местных транспортных средств.
6. Применимый национальный стандарт, такой как AASHTO LRFD или код местного моста клиента.
Спецификации проектирования мостов LRFD AASHTO используются для проектирования, оценки и восстановления автодорожных мостов в Соединенных Штатах, иллюстрируя, почему проектные требования должны быть привязаны к четкому инженерному стандарту, а не к общему заявлению о пропускной способности.
При удаленном возведении моста стоимость логистики может перевесить стоимость надстройки. Если на объекте имеются слабые подъездные пути, ограниченный радиус поворота, отсутствие доступа к крану, сезонные наводнения или нехватка квалифицированной рабочей силы, портативный мост Бейли часто имеет большое преимущество.
Его компоненты могут поставляться в небольших упаковках и постепенно собираться. В зависимости от условий площадки и конфигурации мостика команды могут использовать стартовые носики, ролики, лебедки или локализованное подъемное оборудование. Это снижает необходимость размещения тяжелых временных сооружений в реке или овраге.
Сверхпрочный стальной мост обычно требует более детальной последовательности доставки. Большие балки, элементы настила, диафрагмы и опоры могут потребовать наличия транспортных средств сопровождения, крановых площадок, инженерных исследований по подъему и более широкого доступа к площадке. Эти требования являются выполнимыми, но они должны быть предусмотрены в бюджете на стадии технико-экономического обоснования.
- Подтвердить маршрутные изыскания от порта или склада до места моста.
- Проверьте максимальную полезную нагрузку грузовика, просвет моста, радиус поворота и уклон дороги.
- Просмотрите ограничения на сезон дождей, паводков и ветров.
- Проверка наличия подъемного оборудования и сертификации оператора.
- Испытание несущей способности грунта для опор, подкрановых площадок и пусковых площадок.
- Разработать безопасный временный план контроля дорожного движения и пешеходов.
- Планируйте запасные части, монтажные инструменты, покрытия и будущий доступ для осмотра.
FHWA определяет сборные элементы и системы мостов как средство сокращения времени строительства на месте и снижения влияния на мобильность, связанного с традиционным строительством. В программе ускоренного строительства мостов отмечается, что некоторые замены мостов были завершены за 48–72 часа, хотя такие сроки зависят от проекта и не должны рассматриваться как универсальное обещание.
Портативный мост Бейли может предложить более низкую первоначальную стоимость, когда проект требует быстрого доступа, пролета от умеренного до среднего, стандартизированной нагрузки и возможности повторного использования конструкции позже. Это также может снизить косвенные затраты, вызванные длительными объездами, задержкой реагирования на чрезвычайные ситуации, перерывами в торговле или простоями строительства.
Тем не менее, сверхпрочный стальной мост может обеспечить более высокую ценность жизненного цикла, если ожидается, что по дороге будут ездить тяжелые грузовики каждый день в течение десятилетий. Его можно спроектировать с более широкими полосами движения, улучшенными усталостными характеристиками, прочным покрытием палубы, прочными барьерами, дренажем, защитой от коррозии и доступом для технического обслуживания.
Правильное сравнение затрат должно включать:
- Проектирование и одобрения
- Изготовление и контроль качества.
- Внутренний транспорт и таможенная логистика
- Фундаменты, устои и подъездные работы.
- Монтажное оборудование и требования к бригаде.
- Защитное покрытие и коррозионная среда
- Осмотр, техническое обслуживание палубы и замена компонентов.
- Затраты на простой, если маршрут выходит из строя или становится ограниченным.
- Стоимость утилизации, перемещения или повторного использования временных мостов.
Выбирайте портативный мост Бейли, когда скорость, транспортабельность, модульность и возможность повторного использования являются основными приоритетами проекта. Это особенно эффективный вариант для доступа после стихийного бедствия, временных объездов, сельских переходов, отдаленных строительных поселков и мест, где невозможно эффективно мобилизовать тяжелое подъемное оборудование.
Выбирайте сверхпрочный стальной мост, если проект требует устойчивого интенсивного движения, более длинных пролетов, индивидуальной ширины проезжей части, крупных промышленных нагрузок или постоянного актива с долгосрочными целями производительности. Система должна быть спроектирована как часть всего перехода, включая геотехнические условия, гидравлику, устои, подходы, дренаж, опоры, барьеры и требования к техническому обслуживанию.
Для многих государственных и промышленных проектов лучшим ответом является не решение «или-или». Переносной мост Бейли может немедленно восстановить доступ, а постоянный сверхпрочный стальной мост проектируется, изготавливается и устанавливается в качестве долгосрочной замены.
Эта поэтапная стратегия весьма актуальна после наводнений, оползней, смывов и сбоев инфраструктуры. В документации FHWA сборные стальные мосты признаются полезными временными конструкциями во время ремонта, восстановления, строительства или замены, включая ситуации, когда поврежденные мосты требуют быстрого восстановления доступа.
Evercross Bridge обеспечивает комплексную поддержку сборных стальных мостов, начиная с инженерного проектирования и производства и заканчивая координацией транспортировки и руководством по установке. Обладая более чем 30-летним опытом работы в отрасли, годовой производственной мощностью 100 000 тонн и опытом поставок в Юго-Восточную Азию, Африку, Латинскую Америку и на другие мировые рынки, наша команда помогает покупателям оценить тип моста, погрузку, логистику и долгосрочные эксплуатационные требования до начала производства.
Вам нужно мостовое решение для удаленного, аварийного или тяжелонагруженного проекта? Отправьте мосту Эверкросс свой пролет, ширину проезжей части, нагрузку на транспортные средства, фотографии объекта, геотехническую информацию, страну назначения и намеченную дату завершения. Наша команда инженеров может порекомендовать портативный мост Бейли, сверхпрочный стальной мост или поэтапное решение, соответствующее требованиям вашего проекта.
Да, переносной мост Бейли может служить постоянным переходом, если он правильно спроектирован с учетом расчетных нагрузок, окружающей среды, фундамента, защиты от коррозии, системы настила и плана технического обслуживания. Его пригодность зависит от местных правил и долгосрочной потребности в трафике проекта.
Максимальный пролет зависит от модели моста, расположения панелей, ширины проезжей части, расчетной нагрузки, ветровых условий и применимого стандарта. Некоторые современные модульные мостовые системы из тяжелых панелей продаются с пролетами около 60 метров, но окончательное сочетание пролета и грузоподъемности должно быть подтверждено квалифицированными проектировщиками мостов.
Портативный мост Бейли часто работает быстрее, когда доступ ограничен, поскольку его компоненты являются модульными и могут собираться или запускаться поэтапно. Сверхпрочный стальной мост также можно быстро установить с помощью сборных конструкций, но для этого чаще требуются более крупные транспортные средства и краны.
Да. Сверхпрочные стальные мосты обычно изготавливаются за пределами площадки и поставляются в виде балок, ферм, модулей настила или других конструктивных узлов. Производство за пределами предприятия может улучшить контроль качества и снизить потребность в рабочей силе на местах.
Укажите требуемый пролет, ширину палубы, расчетную нагрузку на транспортные средства, интенсивность движения, фотографии объекта, координаты, информацию о грунте, данные о водных путях, желаемый стандарт проектирования, порт назначения или местоположение проекта, а также ожидаемую дату поставки. Это позволяет производителю рекомендовать правильную конструктивную систему и предоставлять более точное предложение.
Да. Его модульность и возможность быстрой сборки делают его хорошо подходящим для восстановления временного доступа после наводнений, размывов и разрушений мостов. Перед установкой необходимо оценить безопасность площадки, гидравлический зазор, устойчивость абатмента и риск размыва.
