HD200-ਟਾਈਪ ਬੇਲੀ ਬ੍ਰਿਜ

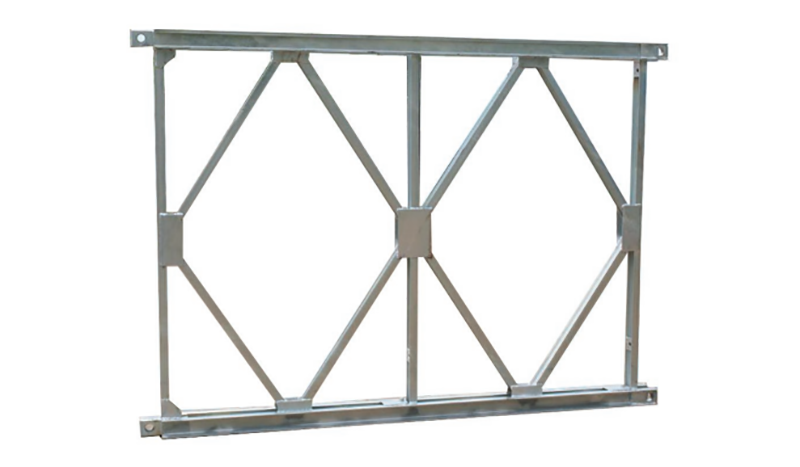

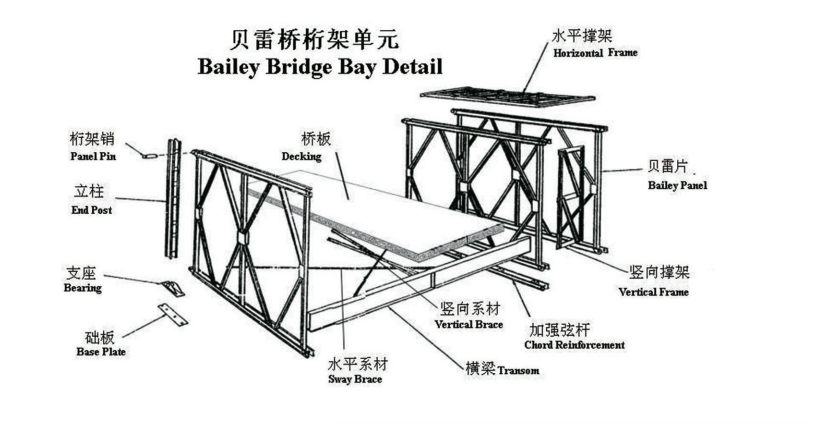

HD200 ਬੇਲੀ ਬ੍ਰਿਜ ਆਪਣੀ ਦਿੱਖ ਤੋਂ HD100 ਬੇਲੀ ਬ੍ਰਿਜ ਅਤੇ 321-ਟਾਈਪ ਪੈਨਲ ਬ੍ਰਿਜ ਵਰਗਾ ਹੈ। ਫਰਕ ਇਸਦੀ ਵਧੀ ਹੋਈ ਪੈਨਲ ਦੀ ਉਚਾਈ 2.134m ਹੈ। ਲੰਬੇ ਸਪੈਨ ਵਾਲੇ ਕੁਝ ਪੁਲ ਲਈ, lt ਨੇ ਰੀਇਨਫੋਰਸਮੈਂਟ ਕੋਰਡਸ ਅਤੇ ਪੈਨਲਾਂ ਦੇ ਵਿਚਕਾਰ ਜੋੜਾਂ ਦੇ ਵਿਚਕਾਰ ਬਦਲਵੇਂ ਜੋੜਾਂ ਦੀ ਵਿਧੀ ਨੂੰ ਵਰਤਿਆ। ਇਹ ਵਿਧੀ ਵੱਡੇ ਆਕਾਰ ਦੇ ਪਿੰਨਹੋਲ ਦੇ ਕਾਰਨ ਅਸਥਿਰ ਵਿਕਾਰ ਨੂੰ ਘਟਾ ਸਕਦੀ ਹੈ। ਪ੍ਰੀ-ਆਰਚ ਵਿਧੀ ਦੀ ਵਰਤੋਂ ਮੱਧ-ਸਪੇਨ ਅਤੇ ਲੰਬਕਾਰੀ ਡਿਫਲੈਕਸ਼ਨ ਨੂੰ ਇੱਕ ਵੱਡੀ ਡਿਗਰੀ ਤੱਕ ਘਟਾਉਣ ਲਈ ਕੀਤੀ ਜਾਂਦੀ ਹੈ। ਬੋਲਟ ਨਾਲ ਜੁੜੇ ਹਿੱਸੇ ਕੁਨੈਕਸ਼ਨਾਂ ਦੀ ਸ਼ੁੱਧਤਾ ਨੂੰ ਵਧਾਉਣ ਲਈ ਓਰੀਐਂਟਿੰਗ ਸਲੀਵ-ਫਿਕਸਿੰਗ ਵਿਧੀ ਦੀ ਵਰਤੋਂ ਕਰਦੇ ਹਨ। ਸ਼ੀਅਰ ਨੂੰ ਓਰੀਐਂਟਿੰਗ ਸਲੀਵਜ਼ ਵਿੱਚ ਬਣਾਇਆ ਗਿਆ ਹੈ ਅਤੇ ਬੋਲਟਾਂ ਵਿੱਚ ਤਣਾਅ ਵਿਕਸਿਤ ਕੀਤਾ ਗਿਆ ਹੈ, ਜੋ ਬੋਲਟਾਂ ਦੀ ਵਰਤੋਂ ਦੀ ਉਮਰ ਵਧਾਉਂਦਾ ਹੈ ਅਤੇ ਪੈਨਲ ਬ੍ਰਿਜਾਂ ਦੀ ਸੁਰੱਖਿਆ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਂਦਾ ਹੈ। ਸਵੇ ਬ੍ਰੇਸ ਅਟੁੱਟ ਕਿਸਮ ਦਾ ਬਣਿਆ ਹੈ ਅਤੇ ਅਸੈਂਬਲ ਕੀਤੇ ਸਟੀਲ ਬ੍ਰਿਜ ਦੀ ਸਮੁੱਚੀ ਸਥਿਰਤਾ ਨੂੰ ਬਿਹਤਰ ਬਣਾਉਣ ਲਈ ਟ੍ਰਾਂਸਮ ਨਾਲ ਜੁੜਿਆ ਹੋਇਆ ਹੈ। ਬ੍ਰੇਸਡ ਫਰੇਮ ਅਤੇ ਪੈਨਲਾਂ ਦੇ ਵਿਚਕਾਰਲੇ ਹਿੱਸੇ ਨੂੰ ਬ੍ਰਿਜਿੰਗ ਦੁਆਰਾ ਨਿਸ਼ਚਿਤ ਕੀਤਾ ਜਾਂਦਾ ਹੈ ਤਾਂ ਜੋ ਪੂਰੇ ਪੁਲ ਨੂੰ ਪਾਸੇ ਦੇ ਝੁਕਣ ਤੋਂ ਰੋਕਿਆ ਜਾ ਸਕੇ। ਉਸਾਰਨ ਤੋਂ ਬਾਅਦ, ਪੁਲ ਦੇ ਸਪੈਨ ਉੱਤੇ ਇੱਕ ਪ੍ਰੀ-ਆਰਚਡ ਡਿਗਰੀ ਹੋਵੇਗੀ। ਇਸ ਤੋਂ ਇਲਾਵਾ ਇਸ ਨੂੰ ਸਿੰਗਲ-ਲੇਨ ਬ੍ਰਿਜਾਂ ਵਿੱਚ ਇਕੱਠਾ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ। ਕੰਪੈਕਟ 200 ਪੈਨਲ ਬ੍ਰਿਜ ਨੂੰ ਡਬਲ ਲੇਨ ਬ੍ਰਿਜ ਵਿੱਚ ਵੀ ਅਸੈਂਬਲ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ, ਇਸਲਈ ਇਹ ਇਸਦੀ ਐਪਲੀਕੇਸ਼ਨ ਰੇਂਜ ਨੂੰ ਵਿਸ਼ਾਲ ਕਰਦਾ ਹੈ। ਇਹ HS-15, HS-20, HS-25, HL-93 ਅਤੇ pedrail-50 ਆਦਿ ਦੇ ਲੋਡ ਡਿਜ਼ਾਈਨ ਲਈ ਢੁਕਵਾਂ ਹੈ।

ਸੰਖੇਪ 200 ਬੇਲੀ ਬ੍ਰਿਜ

ਸੈਕਸ਼ਨ ਪ੍ਰਾਪਰਟੀਜ਼ (ਇੱਕ ਟਰਸ)

ਪੈਨਲ ਦੀ ਮਨਜ਼ੂਰੀਯੋਗ ਤਣਾਅ

ਪੈਨਲ σ ਦੀ ਸਮੱਗਰੀ ਉਪਜ ਤਾਕਤ_S =345MPa

ਪਦਾਰਥ ਸਵੀਕਾਰਯੋਗ ਤਣਾਅ [σ]=0.8×σ _S =276 MPa

ਸਵੀਕਾਰਯੋਗ ਬੇਅਰਿੰਗ ਤਣਾਅ [N]= [σ]×F×φ=276×2548×0.751=528kN=54t

ਕੋਰਡ SSφ ਦਾ ਸਥਿਰਤਾ ਗੁਣਕ_SS = 0.751；DS φ _DS = 0.897

ਪੈਨਲ [M] = [N]×h=528×2.134=1127kN·m=115t·m ਦਾ ਮਨਜ਼ੂਰਯੋਗ ਪਲ

ਕੰਪੈਕਟ-200 ਬੇਲੀ ਬ੍ਰਿਜ ਟਰਸ ਅਲੋਏਬਲ ਇੰਟਰਨਲ ਫੋਰਸ ਟੇਬਲ（ਹਾਫ-ਬ੍ਰਿਜ）
